File STEP (.step, .stp): cos’è e come aprirlo

Un file STEP è un modello CAD 3D scritto nel formato di scambio neutro definito dalla ISO 10303. Di solito arriva come .step o .stp e permette di passare una parte o un assieme tra sistemi CAD, CAM e di preventivazione che non condividono un formato nativo. Per vederlo non serve il programma che lo ha creato, ma solo un lettore STEP: aprilo nel visualizzatore STEP, controlla le unità e i solidi caricati e misura una quota che già conosci.

Le due estensioni indicano lo stesso formato. Rinominare .stp in .step non cambia il contenuto; la guida STEP e STP a confronto spiega i dettagli.

Cosa c’è dentro un file STEP

La maggior parte dei file STEP usa la codifica in testo semplice definita dalla ISO 10303-21, spesso chiamata Part 21. La Library of Congress la descrive come una struttura di scambio in testo semplice per dati di prodotto conformi a uno schema EXPRESS. STEP-file, ISO 10303-21. Essendo testo, puoi aprirne una copia in un editor di testo e capire che tipo di file hai prima di caricare la geometria.

Un file Part 21 ha una struttura facile da riconoscere:

ISO-10303-21;
HEADER;
FILE_DESCRIPTION(...);
FILE_NAME('bracket.step','2026-09-30T10:12:00',...);
FILE_SCHEMA(('AUTOMOTIVE_DESIGN'));
ENDSEC;
DATA;
#10=CARTESIAN_POINT('',(0.,0.,0.));
...
ENDSEC;
END-ISO-10303-21;

• Prima riga. Un vero file Part 21 inizia con ISO-10303-21;. Se c’è altro, il file è probabilmente stato rinominato da un altro formato e un lettore STEP non può rimediare.
• FILE_NAME. Di solito riporta il nome originale, un timestamp e spesso il sistema che ha esportato. È utile quando devi chiedere un’esportazione più recente.
• FILE_SCHEMA. Indica il protocollo applicativo scritto dall’esportatore.
• Sezione DATA. Istanze di entità numerate (#10=...) che descrivono geometria, topologia, struttura del prodotto e gli attributi inclusi dall’esportatore.

Il nome dello schema dice quale protocollo aspettarsi:

Per sapere cosa può trasportare ogni protocollo e quale richiedere, leggi AP203, AP214 e AP242. Non modificare l’intestazione per cambiare protocollo: la sezione DATA è stata scritta per lo schema originale.

Cosa può e cosa non può trasportare un file STEP

La geometria di un tipico file STEP meccanico è B-Rep: facce, spigoli e gusci chiusi esatti, non una mesh di triangoli. Per questo STEP consente quote precise, area superficiale e volume dei solidi, mentre un STL offre solo approssimazioni. Cos’è il B-Rep.

A seconda dell’esportatore e del protocollo, un file STEP può includere anche:

• struttura dell’assieme, nomi dei componenti e posizionamenti;
• colori e livelli;
• nei file AP242 di esportatori compatibili, informazioni di produzione del prodotto come quote e tolleranze.

Normalmente non contiene l’albero delle operazioni originale, gli schizzi né i vincoli. Ricevi il risultato del progetto, non i passaggi che lo hanno costruito. Se devi modificare la cronologia, chiedi il file nativo. Queste domande sono così frequenti da avere guide dedicate:

• Perché un’esportazione STEP non ha l’albero delle operazioni
• Un file STEP contiene il materiale?
• Un file STEP contiene le tolleranze?
• Un file STEP contiene la distinta base?
• Perché le filettature mancano in un file STEP

Come aprire un file STEP online

1. Conserva il file originale senza modificarlo. Se vuoi guardarlo in un editor di testo, usa una copia.
2. Apri il visualizzatore STEP in un browser con WebGL. Funziona allo stesso modo su Windows, macOS e Linux.
3. Seleziona il file .step o .stp. Viene caricato sul server per l’elaborazione; visualizzare e misurare non richiedono un account.
4. Quando il modello compare, usa Adatta per inquadrarlo. Sposta solo la telecamera e non cambia la scala del modello.

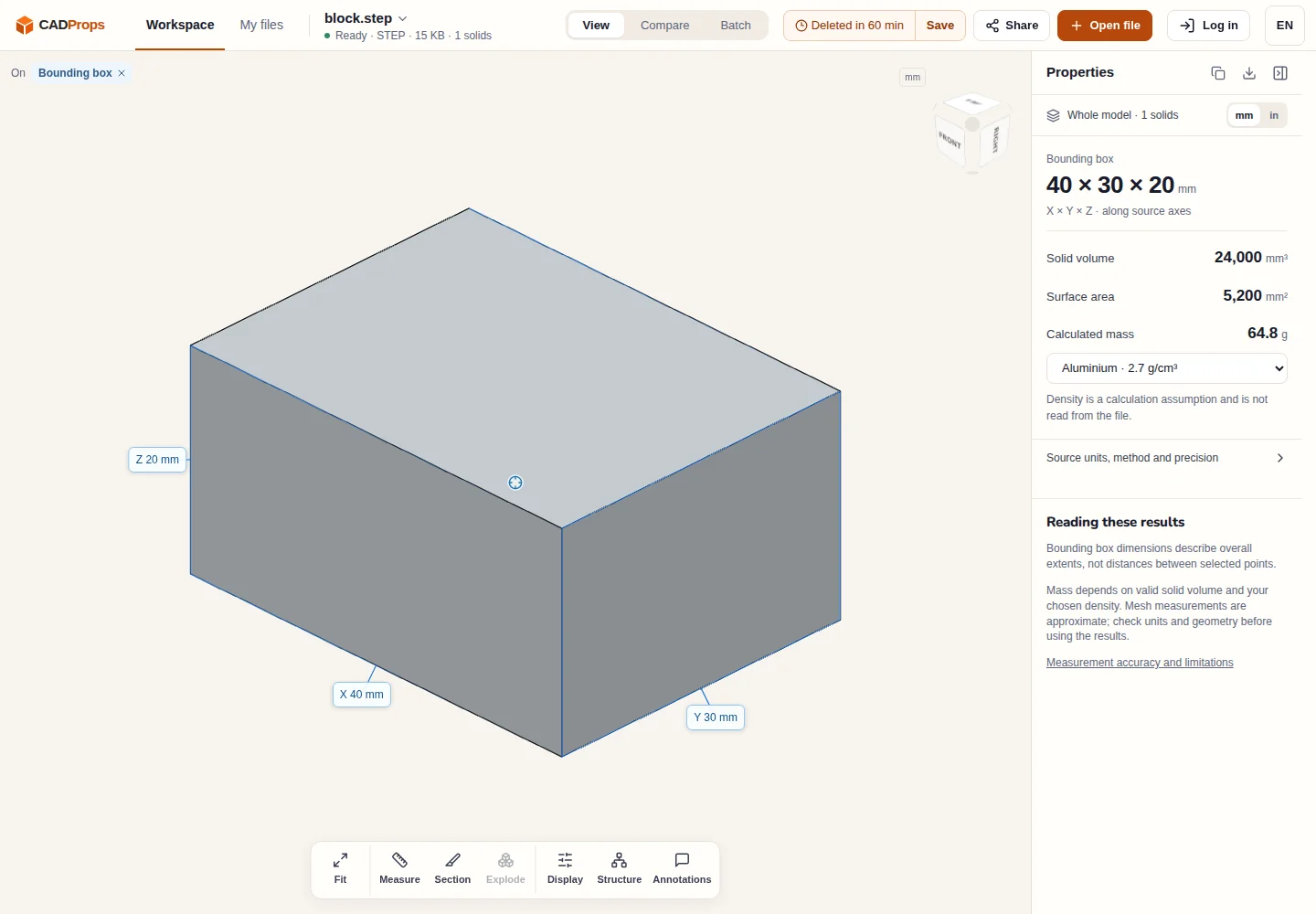

5. Nel pannello Proprietà, controlla il numero di solidi e confronta le dimensioni X, Y e Z con un valore del disegno o di chi ha inviato il file.

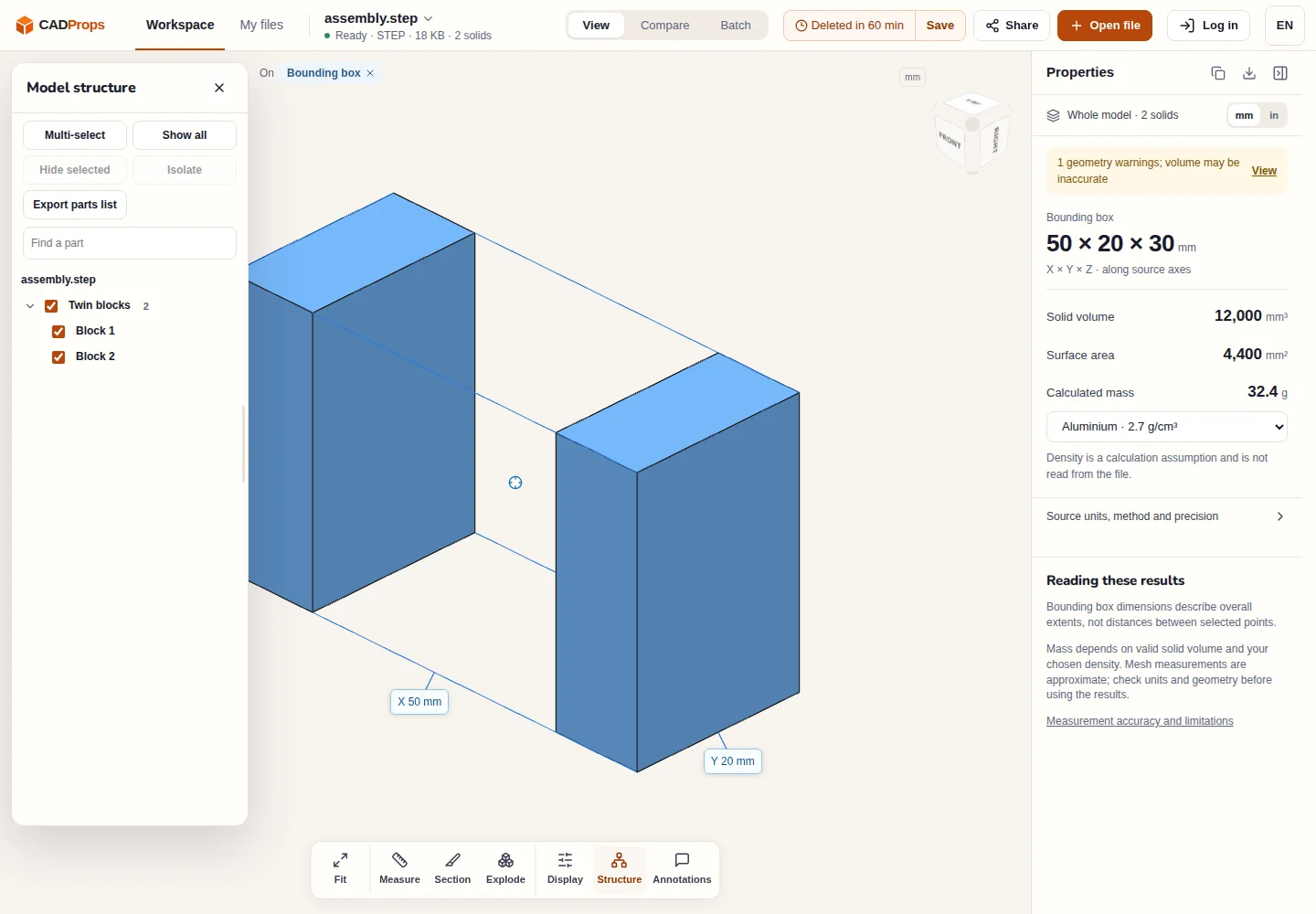

6. Per un assieme, apri Struttura e verifica che tutti i componenti attesi siano elencati. Le istanze ripetute entrano nei totali e le parti sovrapposte non vengono sottratte.
7. Solo quando ambito e scala sono corretti, usa le dimensioni, l’area o il volume.

Il volume di un solido è affidabile solo per solidi chiusi e validi. Se non è disponibile o compare un avviso di geometria, il file può contenere superfici aperte o non cucite; il motivo è spiegato in Perché il volume STEP è zero o manca.

Altri modi per aprire un file STEP

La maggior parte dei sistemi CAD meccanici importa STEP, quindi, se ne hai uno, l’importazione è una strada normale. Tieni presente che l’importazione può riparare o reinterpretare la geometria e che il risultato appartiene poi a quel sistema.

Per esaminare i dati invece della forma, il NIST pubblica lo STEP File Analyzer and Viewer, che riporta i tipi di entità, la struttura del prodotto e informazioni legate alla conformità. NIST STEP File Analyzer and Viewer. È adatto quando devi sapere esattamente cosa ha scritto l’esportatore.

Un visualizzatore nel browser serve al caso comune intermedio: hai ricevuto un file, non hai il CAD di origine e devi confermare cosa è arrivato e quanto è grande.

Quando un file STEP non si apre o sembra sbagliato

CADProps legge file STEP autonomi. Non recupera i file esterni a cui un assieme fa riferimento.

Converti solo dopo aver controllato l’originale

Se il passo successivo richiede una mesh, converti dal file STEP già controllato: STEP in STL per la stampa, oppure gli altri strumenti di conversione da STEP a OBJ, 3MF, glTF e GLB. L’uscita in mesh è un’approssimazione e non un solido CAD modificabile. Riapri il risultato e confronta le dimensioni con l’origine; la lista di controllo della conversione CAD elenca le verifiche.

Per il flusso di misura completo dopo l’apertura, vedi Come misurare un file STEP online. Tutti gli strumenti e le guide STEP sono raccolti nella pagina STEP.
