CADProps

Visualizzatore STL

Visualizzatore STL — STL non dichiara un’unità fisica standard.

Apri il tuo file STL

Trascina qui un file o sceglilo dal computer.

Dimensione massima: 95 MiB per file · STLSTEPIGESSLDPRTIPTCATPARTX_TDWG
Tutte le 92 estensioni accettate

STEP · STP · IGES · IGS · STL · OBJ · 3MF · GLB · GLTF · ZIP · RAR · CATPART · CATPRODUCT · X_T · X_B · SAT · SAB · F3D · 3DM · PAR · PSM · ASM · JT · SLDPRT · SLDASM · PRT · IPT · IAM · DXF · DWG · SVG · PDF · DWF · DWFX · SLDDRW · DFT · CATDRAWING · DRW · PLY · WRL · VRML · WRZ · IFC · IFCZIP · X3DV · X3D · NEU · U3D · 3DXML · AMF · UNV · VDA · VDAFS · PRC · GCODE · IDW · 7Z · GZ · TGZ · CGM · EMF · WMF · PLT · PNG · JPG · BMP · GIF · TIFF · WEBP · TGA · PCX · ICO · XMT_TXT · XMT_BIN · STE · P21 · IGE · STPZ · STEPZ · PRTDOT · ASMDOT · DRWDOT · DWT · HPGL · HPG · HGL · JPEG · TIF · GCO · NC · NGC · TAP

Formati supportati

Funzionalità e limiti

In questa pagina

Procedura

STL non dichiara un’unità fisica standard. CADProps assume millimetri per STL/OBJ senza unità affidabili. Errore lineare di 25.4 moltiplica area per 645.16 e volume per 16,387.064. Cambiare unità visualizzata non scala la geometria. Volume richiede una mesh chiusa coerente; i suoi valori sono approssimati.

Apri l’originale nello strumento corretto. Attendi il modello e controlla unità, componenti e avvisi in Properties. Confronta una dimensione nota, usa solo misure locali necessarie e conserva originale, ambito e metodo.

Verifica e limiti

I file sono elaborati sul server. La visualizzazione è disponibile senza account; accedi per convertire. Il supporto dipende da versione e geometria. Parti mancanti limitano il risultato al caricato. Volume affidabile richiede geometria chiusa valida, massa una densità confermata. Il controllo non certifica produzione né ricostruisce la cronologia nativa.

STL ha unità? Verificare mm e pollici

Verifica di un file pubblico

STL non fornisce una dichiarazione standard dell’unità fisica delle sue coordinate. Una coordinata di vertice 25 non dice da sola al destinatario se la lunghezza prevista è 25 mm, 25 pollici o un’altra unità. Il flusso di export e di import deve concordare quell’interpretazione. La descrizione della Library of Congress segnala questo limite nella referenza del formato STL.

I file STL hanno unità? Distinguere mm e pollici

Aprire un file STL

  1. Apri il visualizzatore e seleziona o trascina un file .stl binario o ASCII.
  2. Attendi l’elaborazione sul server. Per visualizzare e misurare non serve un account; i file ospite sono temporanei.
  3. Leggi Proprietà: il riquadro di ingombro X × Y × Z, il Volume della mesh (appross.) e l’Area superficiale. Ogni STL porta due avvisi di geometria: i valori sono approssimati dalla mesh e l’unità è presunta.
  4. Confronta una dimensione con un valore che conosci prima di usare gli altri numeri.

Come aprire e misurare un file STL spiega le strutture binaria e ASCII e mostra una misura tra due punti sull’esempio box.

Misurare distanze su una mesh

Modalità misura su box.stl: Distanza e Coordinate del punto nella barra di misura, un pannello che chiede il primo punto e un selettore dell’unità di lunghezza
box.stl in modalità misura (interfaccia in inglese): la barra offre Distanza e Coordinate del punto, e il pannello chiede il primo punto con l’unità di lunghezza.

Un STL non ha facce né spigoli B-Rep, quindi si misura direttamente sulla mesh:

  • Distanza → Due punti mostra la distanza in linea retta tra due punti scelti, con le componenti ΔX, ΔY e ΔZ. Sull’esempio box, i due vertici di uno spigolo verticale misurano 30,0000 mm.
  • Coordinate del punto legge la posizione X, Y e Z di un punto scelto.
  • I risultati si raccolgono in Misurazioni e si scaricano in CSV. Unità di lunghezza passa tra mm, cm, m, µm, pollici e piedi.

I punti cadono sui triangoli, perciò ogni distanza è indicata come approssimativa. Su una superficie curva, un punto preso tra i vertici di una faccetta può dare un valore leggermente inferiore alla misura reale. Lunghezza di uno spigolo, diametro di un foro e area di una faccia scelta richiedono geometria B-Rep; per queste misure apri un’esportazione STEP del pezzo nel visualizzatore STEP.

Controlla l’unità prima di usare un numero

L’STL non ha un campo per l’unità. CADProps legge le coordinate in millimetri e lo indica in Unità di origine, metodo e precisione: «unspecified; assumed millimetres» (non specificata, millimetri presunti). Un pezzo 25,4 volte troppo piccolo è stato esportato in pollici. I pulsanti mm e in cambiano solo la visualizzazione e non riscalano la mesh; verifica e correzione all’origine sono in I file STL hanno unità?.

Quando volume o massa non sono disponibili

Volume e massa richiedono una mesh chiusa con triangoli orientati in modo coerente. Bordi aperti, fessure o faccette invertite li rendono non disponibili invece di mostrare zero. Le cause comuni sono elencate in Perché il volume di un STL è zero o manca. Quando il volume c’è, Massa calcolata usa la densità che scegli; la densità non viene mai letta dal file.

Controlli specifici dei file STL

  • Binario o ASCII. Si aprono entrambi. Un STL binario occupa esattamente 84 byte più 50 byte per triangolo; un file che non torna con questa dimensione è stato probabilmente troncato durante il trasferimento.
  • Densità delle faccette. Un’esportazione grossolana trasforma i cerchi in poligoni visibili e sposta le misure. Impostazioni di esportazione STL tratta tolleranza di corda e angolo.
  • Niente nomi né colori. L’STL non contiene nomi dei pezzi, struttura di assieme né un colore standard; il modello appare come un unico corpo.
  • Non è un file CAD. Una mesh non può tornare a superfici esatte. STEP o STL spiega quando chiedere uno STEP.

Formati di ingresso: STL

Apri lo strumento

I passaggi generali per caricare, visualizzare, sezionare, misurare, convertire ed esportare sono spiegati una sola volta in Come funziona. Questa pagina tratta ciò che è specifico di questo tipo di file.

Schermate reali di CADProps

Le schermate mostrano l’interfaccia inglese. Didascalie e passaggi descrivono le stesse operazioni.

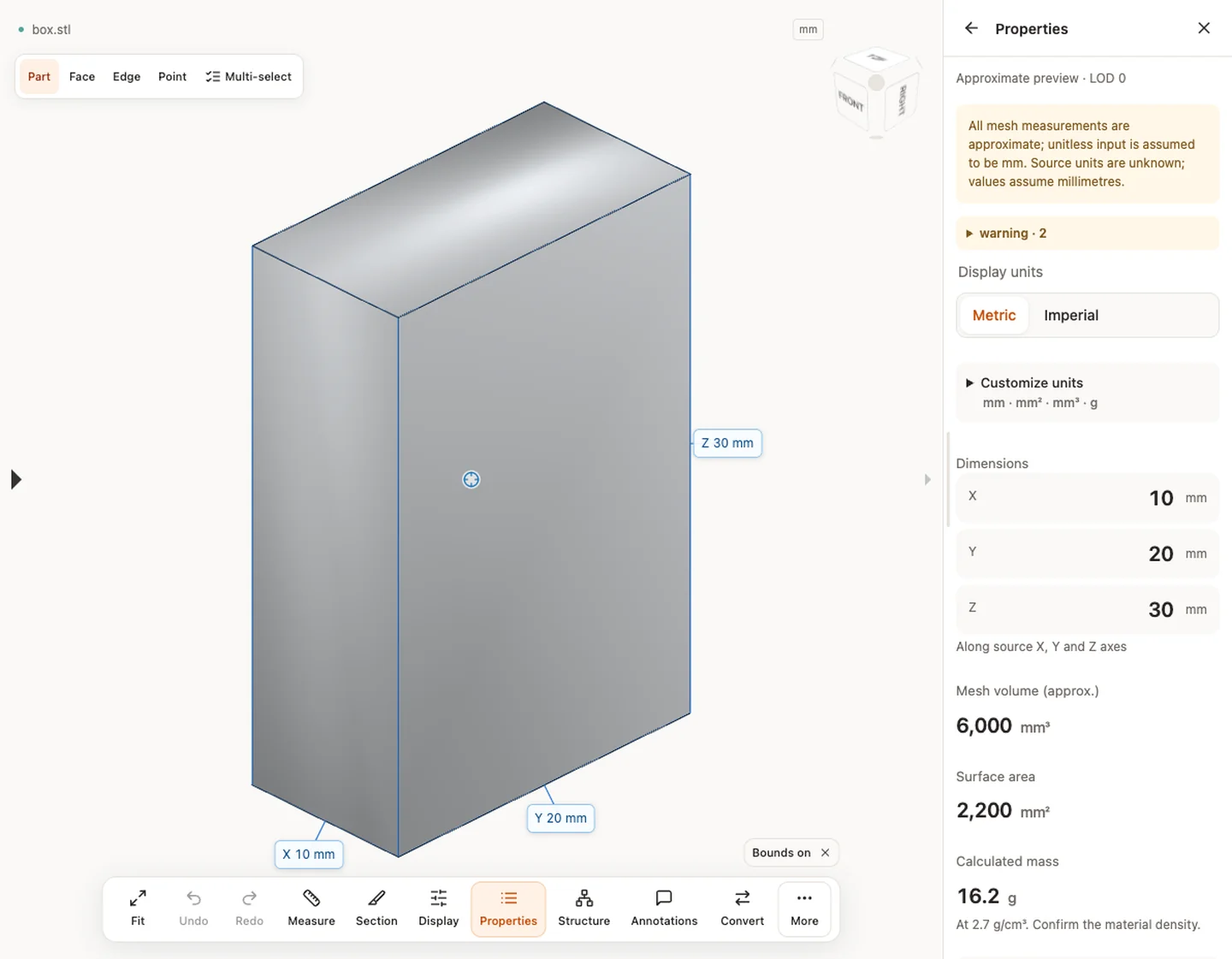

Proprietà — box.stl · 10 × 20 × 30 mm · 6,000 mm³ · 2,200 mm²
Proprietà — box.stl · 10 × 20 × 30 mm · 6,000 mm³ · 2,200 mm²

Origine e verifica dell’esempio

Limiti e controlli

La visualizzazione inizia senza account. Conversione, salvataggio e creazione di condivisioni richiedono accesso. I file temporanei scadono al termine mostrato. Consulta privacy per elaborazione ed eliminazione e precisione per i numeri. Nascondere, tagliare o esplodere non cambia la geometria originale esportata.

Limiti e controlli · Formati di ingresso

Prosegui con un’attività correlata

Articolo originale: CADProps · https://www.cadprops.com/it/tools/stl-viewer/

Strumenti e informazioni utili

Formati supportati
Tutti i formati e limiti →

Domande su Visualizzatore STL

Come apro online un file STL binario o ASCII?

Apri file binari o ASCII STL, ispeziona la mesh triangolare e stima le dimensioni, l'area e il volume della mesh chiusa. Seleziona o rilascia il file per avviare immediatamente l'elaborazione. Per gli ospiti, le copie temporanee dell'area di lavoro rimangono limitate alla sessione del browser e scadono dopo il periodo di conservazione configurato. I file a cui hai effettuato l'accesso vengono salvati nella libreria dell'account quando lo spazio è disponibile; altrimenti rimangono temporanei.

Come verifico se il mio STL usa millimetri o pollici?

STL non contiene una dichiarazione affidabile delle unità. Confronta le dimensioni visualizzate con una lunghezza nota del disegno originale. CADProps assume i millimetri: se un riferimento di 1 pollice misura 1 mm anziché 25.4 mm, le coordinate STL richiedono una correzione di scala di 25.4 nel modello originale o durante l’esportazione. Cambiare le unità di visualizzazione non ridimensiona la mesh. Le sue proprietà restano approssimative; le mesh aperte o incoerenti non forniscono volume né massa.

Perché il volume della mia mesh STL non è disponibile?

Volume e massa richiedono una mesh chiusa e orientata in modo coerente. Le mesh STL aperte o incoerenti non hanno volume o massa utilizzabili. Anche per una mesh chiusa le proprietà sono approssimative e la scala assunta in millimetri deve essere verificata.
