Eine IGES-Datei ist eine neutrale CAD-Austauschdatei nach der Initial Graphics Exchange Specification. Sie kommt als .igs oder .iges an; beide Endungen bezeichnen dasselbe Format. IGES ist älter als STEP und wird weiterhin für Flächenmodelle, Werkzeugbau und ältere Datenübergaben verwendet. Um eine Datei ohne das erzeugende CAD-System anzusehen, öffnen Sie sie im IGES-Viewer, klären Sie, ob Sie einen Volumenkörper, Flächen oder nur Kurven erhalten haben, und prüfen Sie ein bekanntes Maß.
Dieser mittlere Schritt ist bei IGES wichtiger als bei den meisten Formaten. Die Dateiendung verrät nicht, ob die Datei einen geschlossenen Volumenkörper enthält, und davon hängt ab, was Sie messen können.
Was in einer IGES-Datei steht
Eine Standard-IGES-Datei ist reiner ASCII-Text in festen Zeilen zu 80 Zeichen. Sie können eine Kopie in einem Texteditor öffnen. In Spalte 73 jeder Zeile steht ein Buchstabe, der den Abschnitt der Zeile angibt:
| Buchstabe | Abschnitt | Inhalt |
|---|---|---|
S |
Start | Freitext des Exports, oft Quellsystem oder Hinweis |
G |
Global | Dateiweite Einstellungen, darunter sendendes System, Datum und Modelleinheiten |
D |
Directory entry | Pro Entität ein zweizeiliger Eintrag: Typnummer, Ebene, Farbe und Verweise |
P |
Parameter data | Die eigentlichen Zahlen jeder Entität: Koordinaten, Knoten, Trimmkurven |
T |
Terminate | Zeilenzahlen der obigen Abschnitte |
Folgen die Zeilen diesem Aufbau nicht, ist die Datei keine Standard-ASCII-IGES-Datei. Eine aus einem anderen Format umbenannte Datei wird durch eine neue Endung nicht lesbar.
Der Abschnitt Global enthält ein Einheitenkennzeichen. In der Spezifikation steht 1 für Zoll und 2 für Millimeter, weitere Werte stehen für andere Einheiten. Reader rechnen Einheiten beim Import um; Open CASCADE etwa wandelt Längen in anderen Einheiten in Millimeter um. Open CASCADE IGES-Translator-Leitfaden. Das Kennzeichen hilft nur, wenn der Absender es richtig gesetzt hat; ein bekanntes Maß bleibt daher die eigentliche Prüfung.
Kurven, Flächen oder ein Volumenkörper
IGES beschreibt Geometrie mit nummerierten Entitätstypen. Die Dateien, die Sie erhalten, lassen sich praktisch in drei Gruppen einteilen:
| Inhalt der Datei | Typische Entitäten | Was Sie prüfen können |
|---|---|---|
| Geschlossener Volumenkörper | Mannigfaltiger Volumenkörper als B-Rep (Typ 186) aus Schalen und Flächen | Maße, Oberfläche, Volumen und Masse mit bestätigter Dichte |
| Flächen | Getrimmte und B-Spline-Flächen (Typen 144, 128) | Maße und Oberfläche; ein Volumen ist höchstens eine Näherung |
| Nur Kurven | Linien, Bögen, Splines | Ausdehnung und Form als Drahtmodell; keine Fläche, kein Volumen, keine Masse |
Reine Flächendateien sind sehr häufig, weil viele Systeme IGES als Menge getrimmter Flächen schreiben, selbst wenn die Quelle ein Volumenkörper war. Eine schattierte Ansicht, die geschlossen aussieht, kann dennoch eine offene Flächenmenge sein. Warum eine IGES-Datei Flächen statt eines Volumenkörpers zeigt erklärt, wie das zustande kommt und was Sie anfordern sollten.
So öffnen Sie eine IGES-Datei online
- Lassen Sie die ursprüngliche
.igs- oder.iges-Datei unverändert. - Öffnen Sie den IGES-Viewer. Er läuft unter Windows, macOS oder Linux in einem Browser mit WebGL.
- Wählen Sie die Datei. Sie wird zur Verarbeitung auf den Server hochgeladen; Ansehen und Messen brauchen kein Konto.
- Rahmen Sie das Modell mit Einpassen ein. Das bewegt nur die Kamera.
- Sehen Sie nach, was geladen wurde: ein Volumenkörper, eine Menge von Flächen oder ein Drahtmodell aus Kurven. Die Kopfzeile von Eigenschaften zeigt die Anzahl der Volumenkörper.
- Vergleichen Sie die Ausdehnung in X, Y und Z unter Eigenschaften mit einem Maß, dem Sie vertrauen.
- Verwenden Sie die Oberfläche für Flächen. Betrachten Sie Volumen und Masse nur dann als Eigenschaften eines Volumenkörpers, wenn die Anzahl der Volumenkörper größer als null ist und keine Geometriewarnung vorliegt.

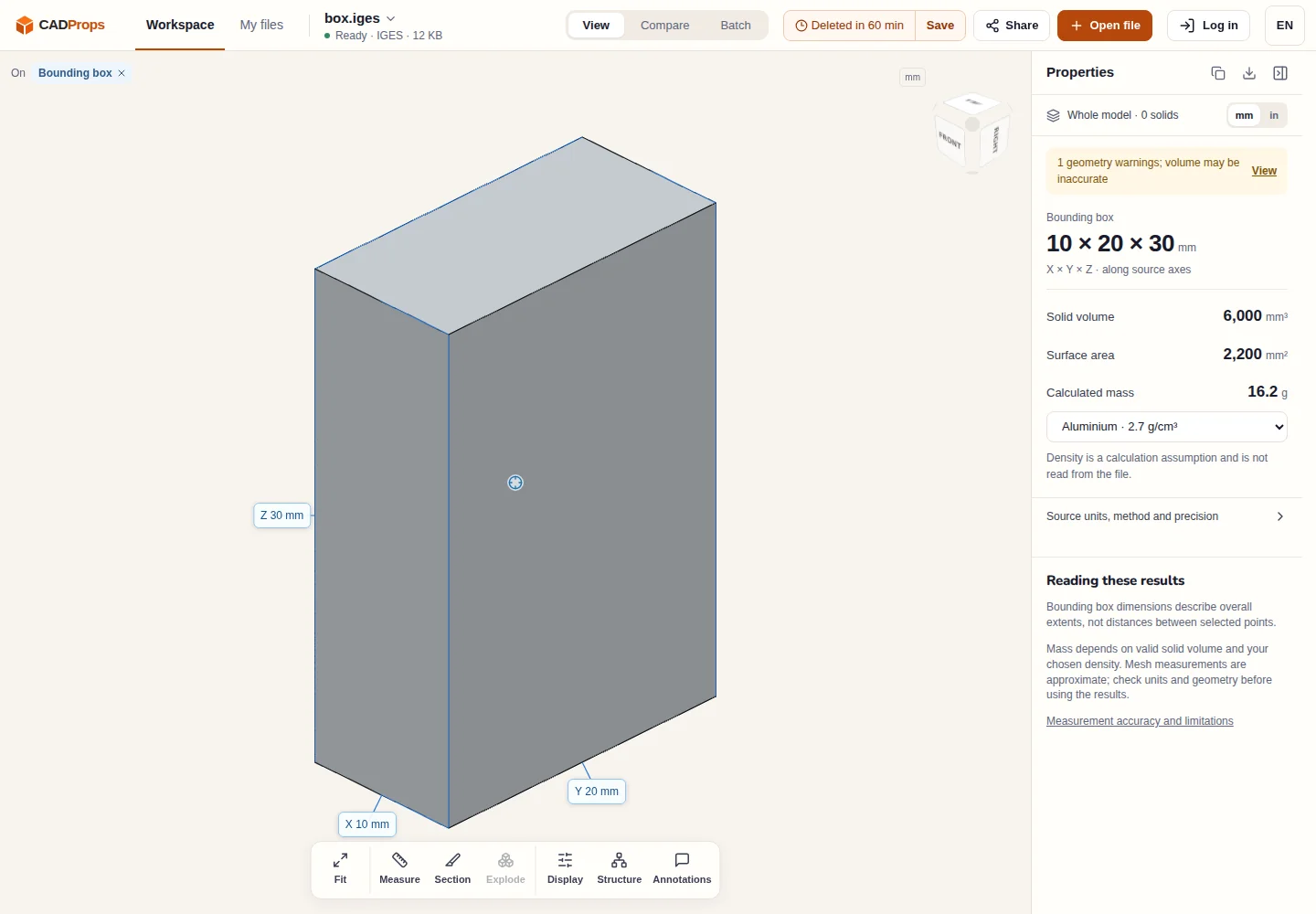

Das Beispiel zeigt den Fall, auf den Sie achten sollten. Seine sechs Flächen schließen eine Box ein, weshalb CADProps aus dem Anzeigenetz ein ungefähres Volumen von 6.000 mm³ wiederherstellt, die Anzahl der Volumenkörper aber 0 ist und das Panel warnt, dass das Volumen ungenau sein kann. Die Oberfläche, die auf den B-Rep-Flächen beruht, ist hier die verlässliche Größe. Schließen die Flächen keinen Raum ein, bleibt das Volumen „nicht verfügbar“ und wird nicht als null ausgegeben. Ersetzen Sie es in keinem Fall durch eine Schätzung aus der Begrenzungsbox.

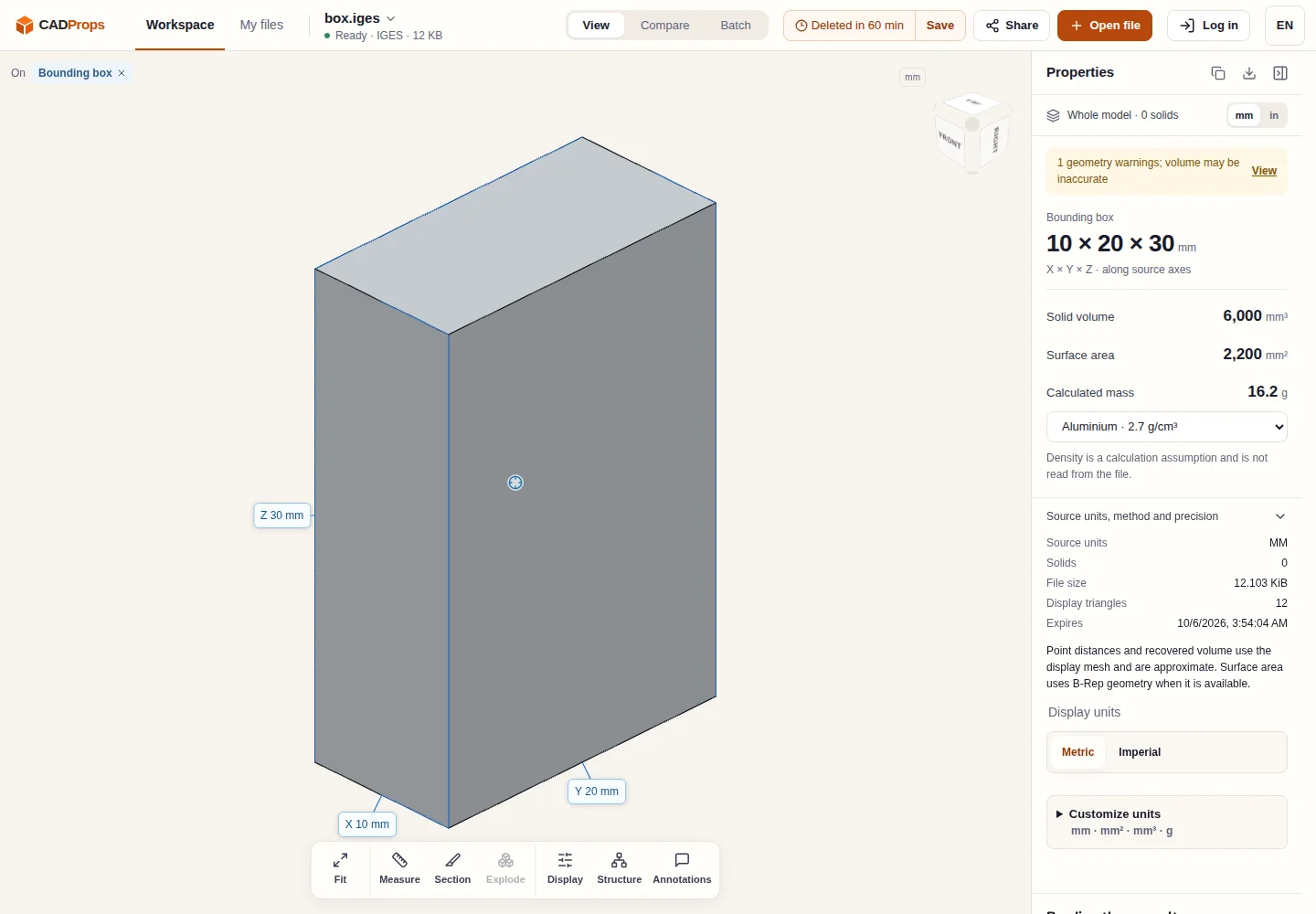

Öffnen Sie Quelleinheiten, Methode und Genauigkeit, um die vom Reader angewendeten Einheiten, die Anzahl der Volumenkörper und die Berechnungsmethode der Werte zu sehen.
Der IGES-Reader verarbeitet in sich geschlossene Dateien. Externe Verweise werden nicht abgerufen; eine Datei, die von anderen Dateien abhängt, lädt nur das, was sie selbst enthält.
Was IGES weniger gut transportiert
IGES überträgt Geometrie. Es enthält weder den ursprünglichen Feature-Baum noch Skizzen oder Abhängigkeiten, und die Baugruppenstruktur ist gegenüber STEP eingeschränkt. Auch Verwaltungsdaten können beim Import verloren gehen: Der Reader von Open CASCADE etwa übersetzt keine Ebenenzuordnungen. Open CASCADE IGES-Translator-Leitfaden. Wenn Ebenen- oder Layerstruktur für Ihre Arbeit wichtig ist, prüfen Sie sie im Zielsystem, statt sie vorauszusetzen.
Reader unterscheiden sich auch bei den unterstützten Versionen und Entitätstypen. Open CASCADE liest Dateien, die nach IGES bis einschließlich Version 5.3 geschrieben wurden. Eine Datei mit Entitäten, die ein Reader nicht unterstützt, kann mit fehlenden Teilen geöffnet werden.
Wann Sie stattdessen STEP anfordern sollten
IGES genügt, wenn Sie Flächen ansehen oder messen wollen. Fordern Sie beim Absender einen STEP-Export an, wenn:
- Sie das Volumen oder die Masse eines Volumenkörpers brauchen und die IGES-Datei nur Flächen enthält,
- Sie Baugruppenstruktur, Komponentennamen oder Platzierungen brauchen,
- die IGES-Datei im Zielsystem unvollständig lädt,
- bekannte Maße nach Prüfung des Einheitenkennzeichens nicht übereinstimmen.
STEP und IGES im Vergleich vergleicht beide Formate ausführlicher, und der STEP-Leitfaden erklärt, was Sie im Gegenzug erhalten. Zu weiteren neutralen Formaten siehe IGES und Parasolid und SAT und IGES.
IGES in STEP umwandeln
Bevorzugt das Zielsystem STEP, verwenden Sie nach der Prüfung des Originals IGES in STEP. Die Konvertierung behält die Geometrie, die gelesen werden konnte. Sie schließt offene Flächen nicht zu einem Volumenkörper; aus einer Flächen-IGES wird also eine Flächen-STEP. Öffnen Sie das Ergebnis erneut und vergleichen Sie Maße und Oberfläche mit der Quelle.
Alle IGES-Werkzeuge und -Leitfäden sind auf der IGES-Seite gesammelt. Das Beispiel box.iges hilft, ein Dateiproblem von einem Viewer-Problem zu trennen.
