Zwei 3D-Dateien vergleichen

Laden Sie zwei 3D-Versionen einmal hoch. STEP unterstützt Körperdifferenzen; andere Formate unterstützen den visuellen Vergleich.

Dateigröße: bis zu 95 MiB pro Datei STEPSTPIGESSTLSLDPRTIPTCATPARTX_T
Alle 92 akzeptierten Dateiendungen

STEP · STP · IGES · IGS · STL · OBJ · 3MF · GLB · GLTF · ZIP · RAR · CATPART · CATPRODUCT · X_T · X_B · SAT · SAB · F3D · 3DM · PAR · PSM · ASM · JT · SLDPRT · SLDASM · PRT · IPT · IAM · DXF · DWG · SVG · PDF · DWF · DWFX · SLDDRW · DFT · CATDRAWING · DRW · PLY · WRL · VRML · WRZ · IFC · IFCZIP · X3DV · X3D · NEU · U3D · 3DXML · AMF · UNV · VDA · VDAFS · PRC · GCODE · IDW · 7Z · GZ · TGZ · CGM · EMF · WMF · PLT · PNG · JPG · BMP · GIF · TIFF · WEBP · TGA · PCX · ICO · XMT_TXT · XMT_BIN · STE · P21 · IGE · STPZ · STEPZ · PRTDOT · ASMDOT · DRWDOT · DWT · HPGL · HPG · HGL · JPEG · TIF · GCO · NC · NGC · TAP

Unterstützte Formate

Funktionen und Grenzen

Auf dieser Seite

Vorgehen

Feste A/B-Revisionen in gleichen Einheiten und ursprünglichen Koordinaten vergleichen. Keine automatische Ausrichtung. Nebeneinander, Überlagerung und A/B-Umschaltung sind visuelle Hilfen. Solid Differences unterstützt validierte STEP-Paare mit geschlossenen Körpern, höchstens 100 je Datei. Nur A ist rot, nur B blau, gemeinsam grau. Jede Quelle wird vereinigt; Überlappungen zählen einmal. Boolean-Toleranz ist keine Fertigungstoleranz.

Die Originaldatei im passenden Werkzeug öffnen. Auf die Modellansicht warten und in Properties Einheiten, Komponenten und Warnungen prüfen. Eine bekannte Abmessung vergleichen, nur benötigte lokale Messungen durchführen und Original, Umfang und Methode dokumentieren.

Prüfung und Grenzen

Dateien werden auf dem Server verarbeitet. Anzeigen ist ohne Konto möglich; zur Konvertierung anmelden. Unterstützung hängt von Speicher-Version und Geometrie ab. Fehlende Komponenten begrenzen Ergebnisse auf geladene Teile. Verlässliches Volumen erfordert gültige geschlossene Geometrie, Masse eine bestätigte Dichte. Die Prüfung zertifiziert weder Fertigungsfreigabe noch rekonstruierte native Historie.

CAD-Revisionen vergleichen: Koordinaten und Volumendifferenz

Messung einer öffentlichen Datei

Feste A/B-Revisionen in gleichen Einheiten und ursprünglichen Koordinaten vergleichen. Keine automatische Ausrichtung. Nebeneinander, Überlagerung und A/B-Umschaltung sind visuelle Hilfen. Solid Differences unterstützt validierte STEP-Paare mit geschlossenen Körpern, höchstens 100 je Datei. Nur A ist rot, nur B blau, gemeinsam grau. Jede Quelle wird vereinigt; Überlappungen zählen einmal. Boolean-Toleranz ist keine Fertigungstoleranz.

CAD-Revisionen vergleichen: Koordinaten und Volumendifferenz

Eingabeformate: STEP / STP

Werkzeug öffnen

Allgemeine Schritte zum Hochladen, Ansehen, Schneiden, Messen, Konvertieren und Exportieren werden einmal unter So funktioniert es erklärt. Diese Seite behandelt, was für diesen Dateityp gilt.

Echte CADProps-Aufnahmen

Die Aufnahmen zeigen die englische Oberfläche. Bildtexte und Schritte erläutern dieselben Aktionen.

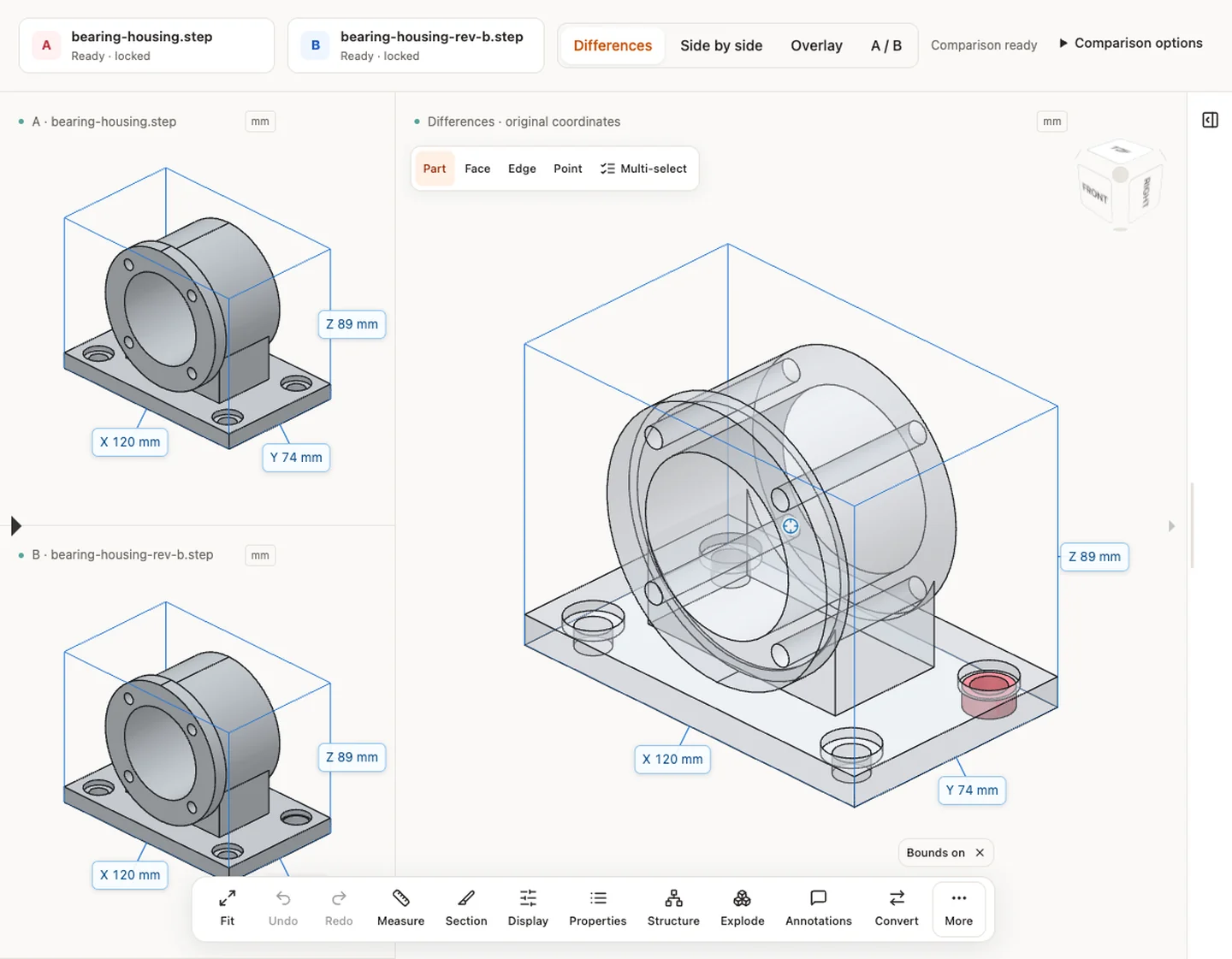

Körperdifferenzen — bearing-housing.step / bearing-housing-rev-b.step
Körperdifferenzen — bearing-housing.step / bearing-housing-rev-b.step

Quelle und Prüfung des Beispiels

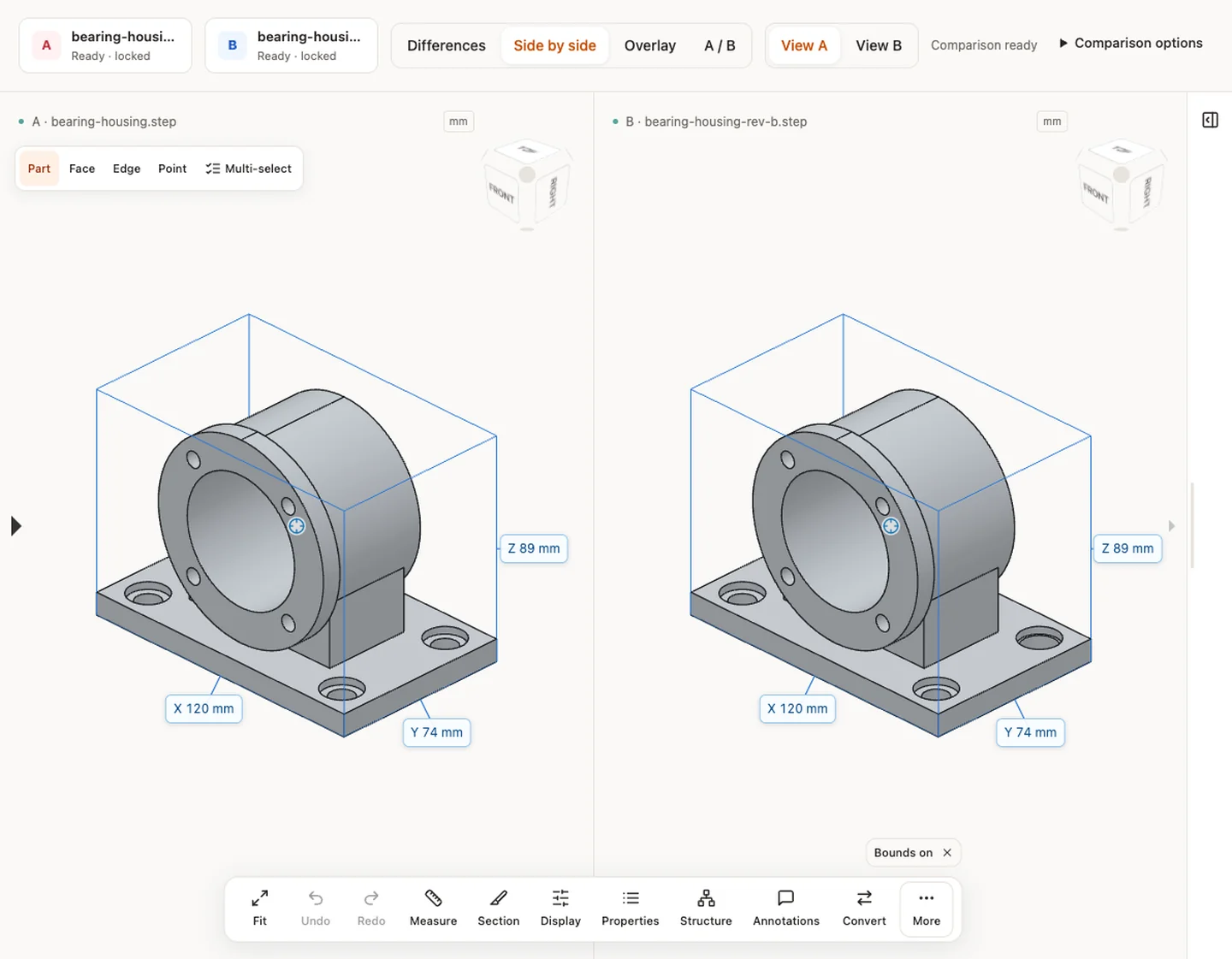

Nebeneinander — bearing-housing.step / bearing-housing-rev-b.step
Nebeneinander — bearing-housing.step / bearing-housing-rev-b.step

Quelle und Prüfung des Beispiels

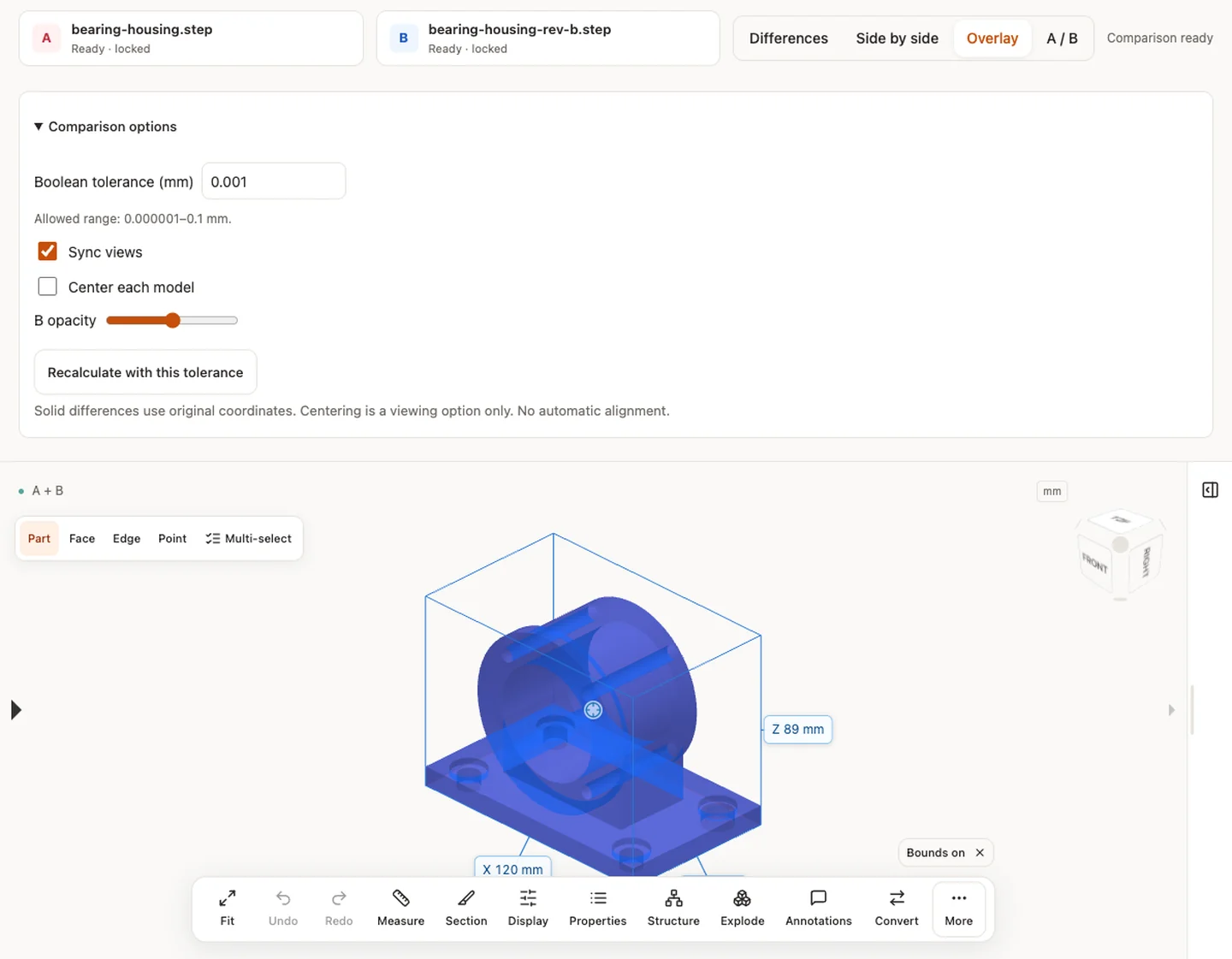

Überlagert — bearing-housing.step / bearing-housing-rev-b.step
Überlagert — bearing-housing.step / bearing-housing-rev-b.step

Quelle und Prüfung des Beispiels

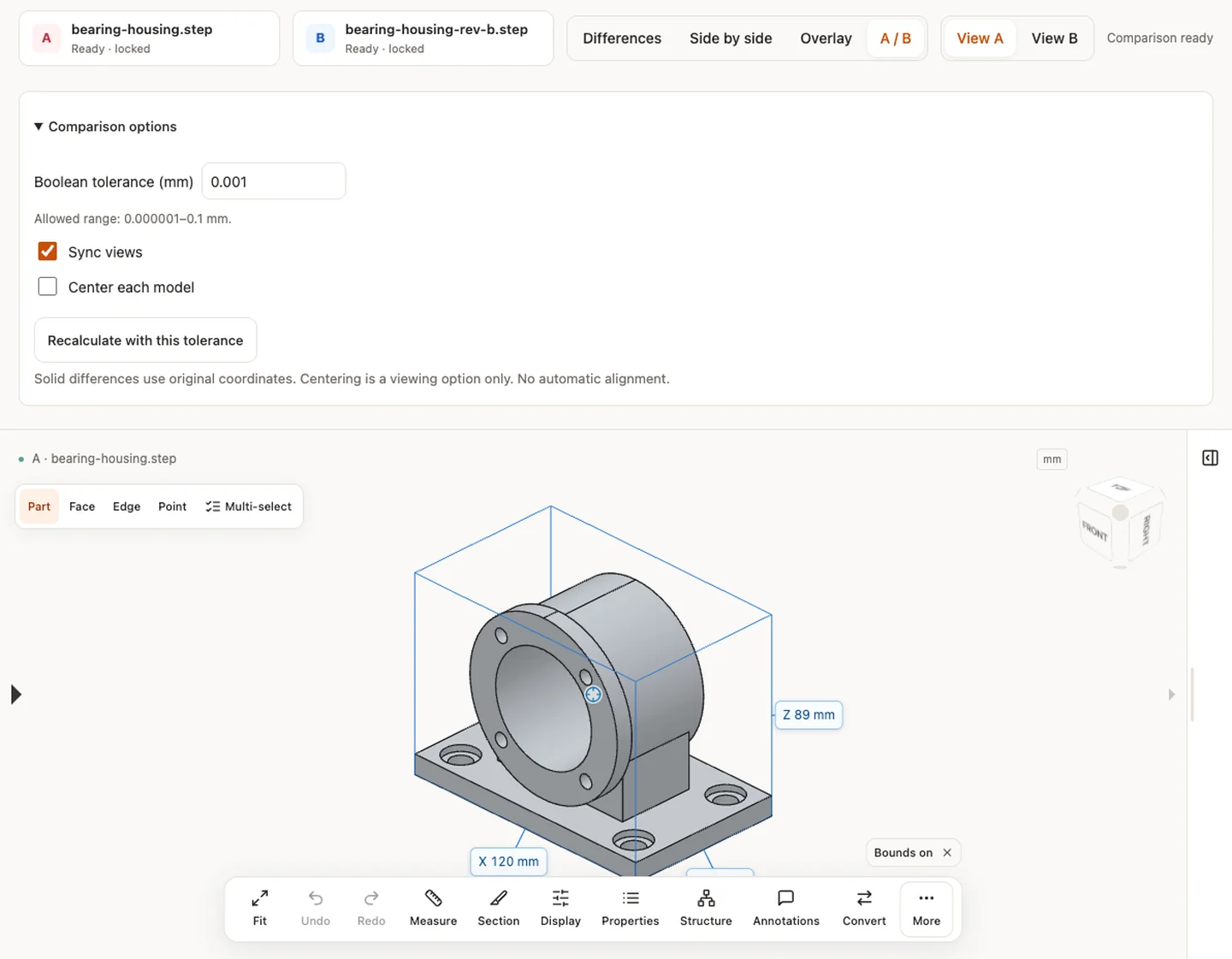

Modell untersuchen — bearing-housing.step / bearing-housing-rev-b.step
Modell untersuchen — bearing-housing.step / bearing-housing-rev-b.step

Quelle und Prüfung des Beispiels

Grenzen und weitere Prüfungen

Ansehen ist ohne Konto möglich. Konvertieren, Kontospeicherung und Freigabe erfordern Anmeldung. Temporäre Dateien laufen nach der angezeigten Frist ab. Serververarbeitung und Löschung erläutert der Datenschutz, Zahlen die Genauigkeitsbeschreibung. Ausblenden, Schneiden und Explodieren ändern nicht die exportierte Quellgeometrie.

Grenzen und weitere Prüfungen · Eingabeformate

Mit einer passenden Aufgabe fortfahren

Ein vergrößertes Befestigungsloch vergleichen

Laden Sie das ursprüngliche Lagergehäuse und Revision B über die Links unten herunter. Öffnen Sie Compare, laden Sie das Original als A und Revision B als B und warten Sie auf beide Modelle. Prüfen Sie zuerst Differences, dann Overlay oder A/B. Die CADProps-Beispiele haben dieselben Quellkoordinaten; Revision B vergrößert ein Befestigungsloch. Farbige Bereiche zeigen Materialunterschiede, keine Freigabe nach Zeichnungstoleranz. Bei großflächiger Trennung zuerst Einheiten und Koordinaten prüfen. Eine fehlgeschlagene Berechnung bedeutet nicht null Unterschied.

STEP A · STEP B · Compare

Im Beispiel ist Block B um 10 mm in X verschoben. Beide Blöcke messen 40 × 30 × 20 mm. Differences zeigt je 6.000 mm³ nur in A und nur in B sowie 18.000 mm³ gemeinsam. Soll die Lage gleich bleiben, exportieren Sie mit demselben Ursprung und derselben Ausrichtung.

STEP A · STEP B · Compare
