STL tem unidades? Conferir mm e polegadas

STL não declara uma unidade física padrão.

Abrir arquivo CAD

Nesta página
STL tem unidades? Conferir mm e polegadas

STL não declara uma unidade física padrão. CADProps assume milímetros em STL/OBJ sem unidades confiáveis. Erro linear de 25.4 multiplica área por 645.16 e volume por 16,387.064. Mudar unidade de exibição não escala a geometria. Volume exige malha fechada consistente; valores da malha são aproximações.

Abrir a ferramenta.

Identificar a direção do erro de escala

Pergunte a convenção STL e abra o original. CADProps assume milímetros em STL/OBJ sem unidades confiáveis. Comprimento esperado de 25.4 mm exibido como 1 mm é pequeno demais nessa convenção. Zoom não comprova unidades.

O modelo próprio de coordenadas 1 × 2 × 3 produziu 6 mm³ e 22 mm². Um fator linear 25.4 altera área pelo quadrado e volume pelo cubo.

Corrigir unidades não repara a malha

Guarde o original e, confirmadas as unidades, exporte novamente ou escale em software adequado. Registre fator e convenção e meça de novo. Trocar unidades exibidas no CADProps não escala geometria. Aberturas, sobreposições e orientação inconsistente exigem verificação independente.

Verificação e limites

Arquivos são processados no servidor. É possível visualizar sem conta; entre para converter. O suporte depende da versão e geometria. Peças ausentes limitam resultados ao escopo carregado. Volume confiável exige geometria fechada válida e massa uma densidade confirmada. A inspeção não certifica fabricação nem reconstrói o histórico nativo.

Reproduzir o resultado observado

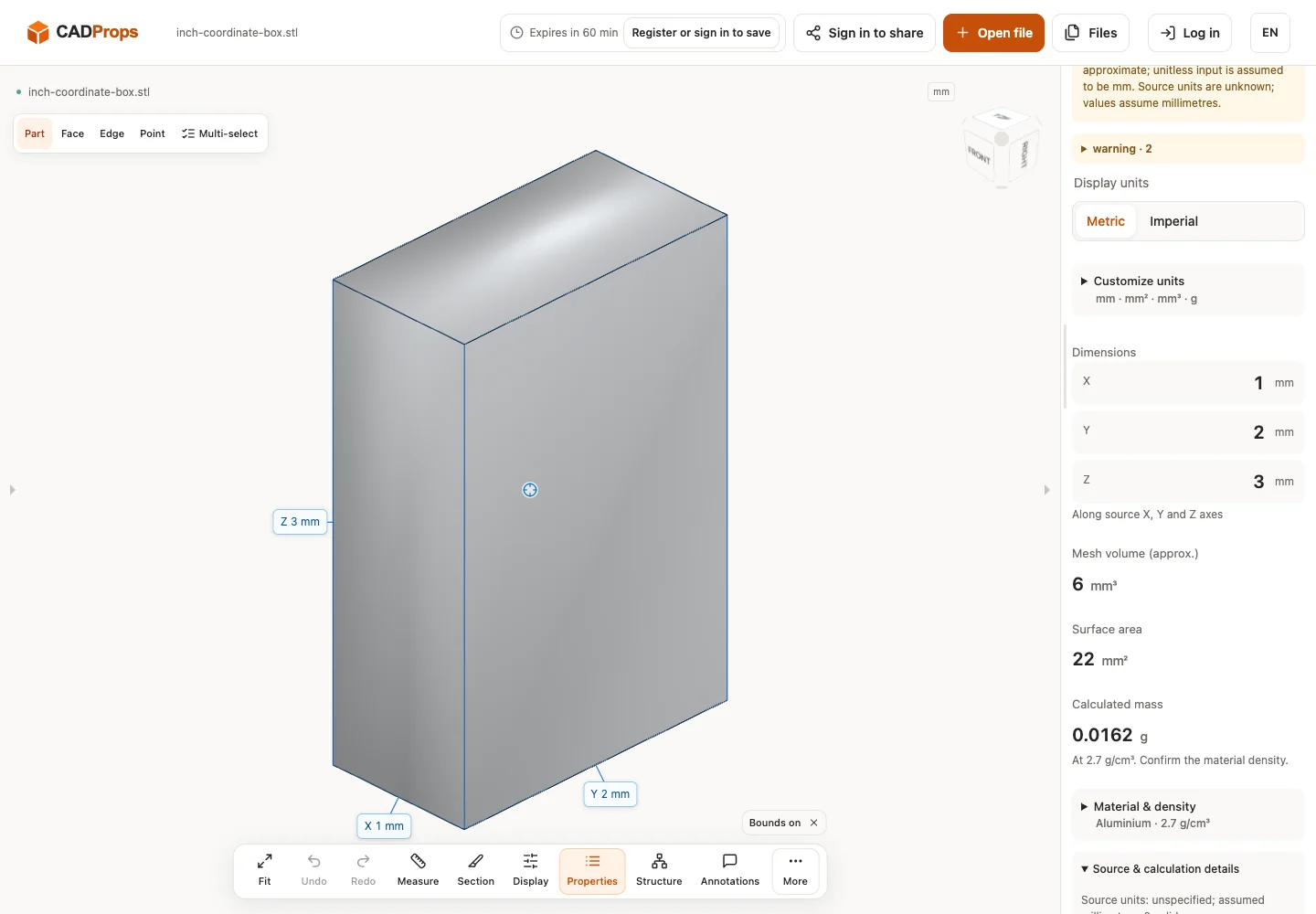

Nosso STL sem unidade tem coordenadas 1 × 2 × 3 pretendidas em polegadas. CADProps assume mm e exibiu 1 × 2 × 3 mm em vez de 25.4 × 50.8 × 76.2 mm: 25.4 vezes menor. O CSV informa volume aproximado de malha 6 mm³ e área 22 mm². Trocar a unidade exibida não corrige a geometria. Preserve o original e exporte novamente conforme a convenção mm acordada.

Amostra original · CSV observado

Reproduzir o resultado observado
Interface inglesa local real, 2026-10-01; geometria criada pelo CADProps.
