Conversão CAD: escolha a saída e confira

Um fluxo prático

Escolha um arquivo ou arraste para a área de envio. Confira os limites atuais de tamanho e quantidade. A seleção inicia o envio e o processamento ocorre no servidor. Aguarde a conclusão e a geometria visível, depois leia os avisos. A extensão não garante validade nem compatibilidade de versão.

Inspecionar o modelo

Escolha a origem e uma saída oferecida, depois cadastre-se ou entre. Preserve caminhos relativos no ZIP de montagem e escolha a raiz quando solicitado. Acompanhe envio e conversão reais, leia avisos e baixe após sucesso. Reabra a saída para conferir unidades, dimensões, posição e representação. Sucesso não garante adequação à fabricação.

Conferir e exportar

STEP e IGES trocam geometria, não histórico nem restrições originais. Malhas aproximam superfícies; STL para OBJ não reconstrói um sólido preciso. Saídas dependem da entrada e do servidor. Salvar exige espaço na conta; resultados temporários expiram. Baixe antes do prazo e verifique no software receptor. Iniciar download não comprova sua conclusão.

Formatos de entrada

Limites e verificações

Visualização pode começar sem conta. Converter, salvar na conta e criar compartilhamento exige login. Arquivos temporários expiram no prazo exibido. Consulte privacidade para processamento e exclusão, e precisão para números. Ocultar, cortar ou explodir não altera a geometria original exportada.

Limites e verificações

Capturas reais do CADProps

As capturas mostram a interface em inglês. Legendas e passos explicam as mesmas operações.

Origem e verificação do exemplo

Propriedades — step-to-obj.zip · 40 × 30 × 20 mm · 24,000 mm³ · 5,200 mm²

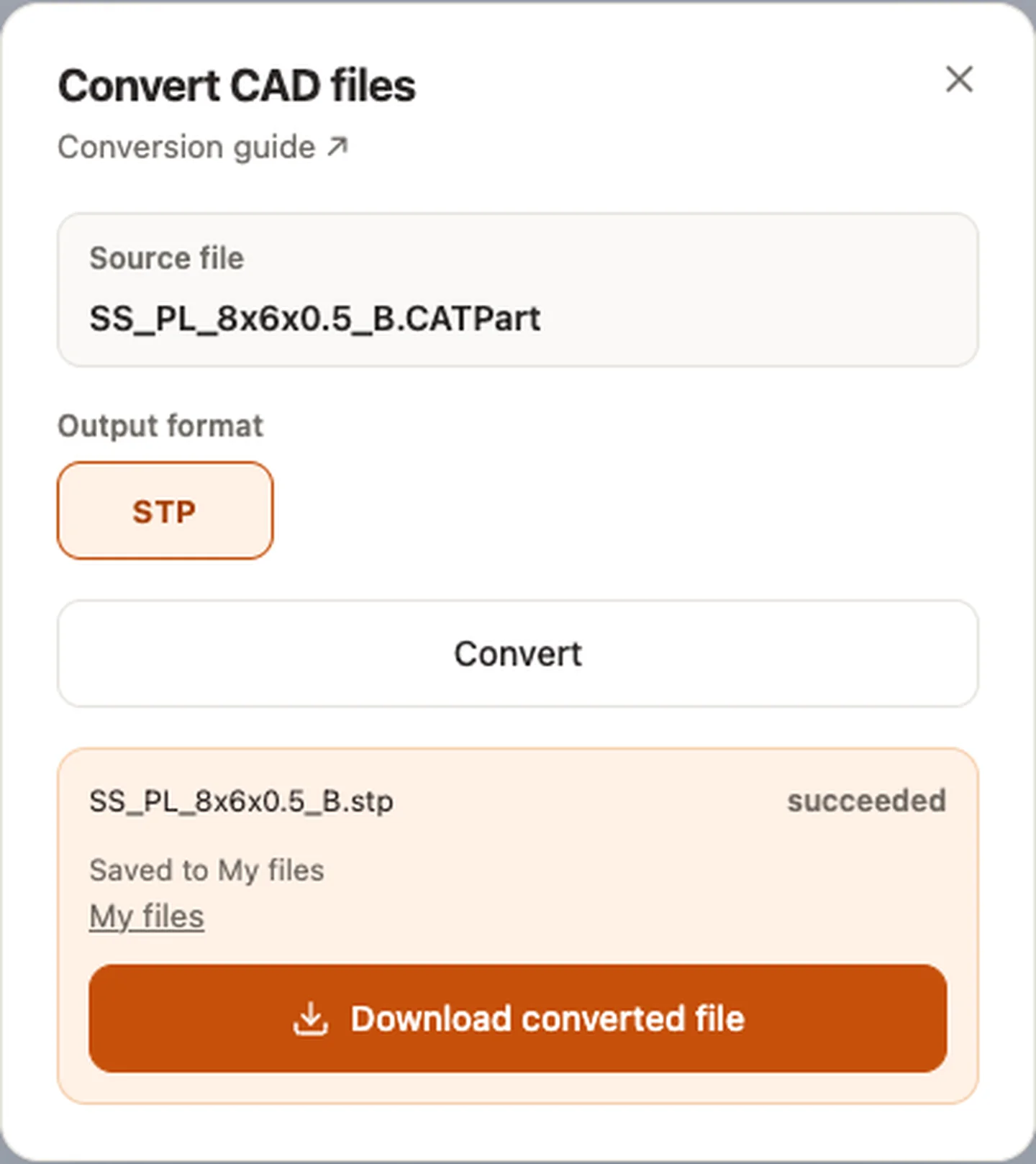

Converter arquivos CAD — SS_PL_8x6x0.5_B.CATPart

Origem e verificação do exemplo

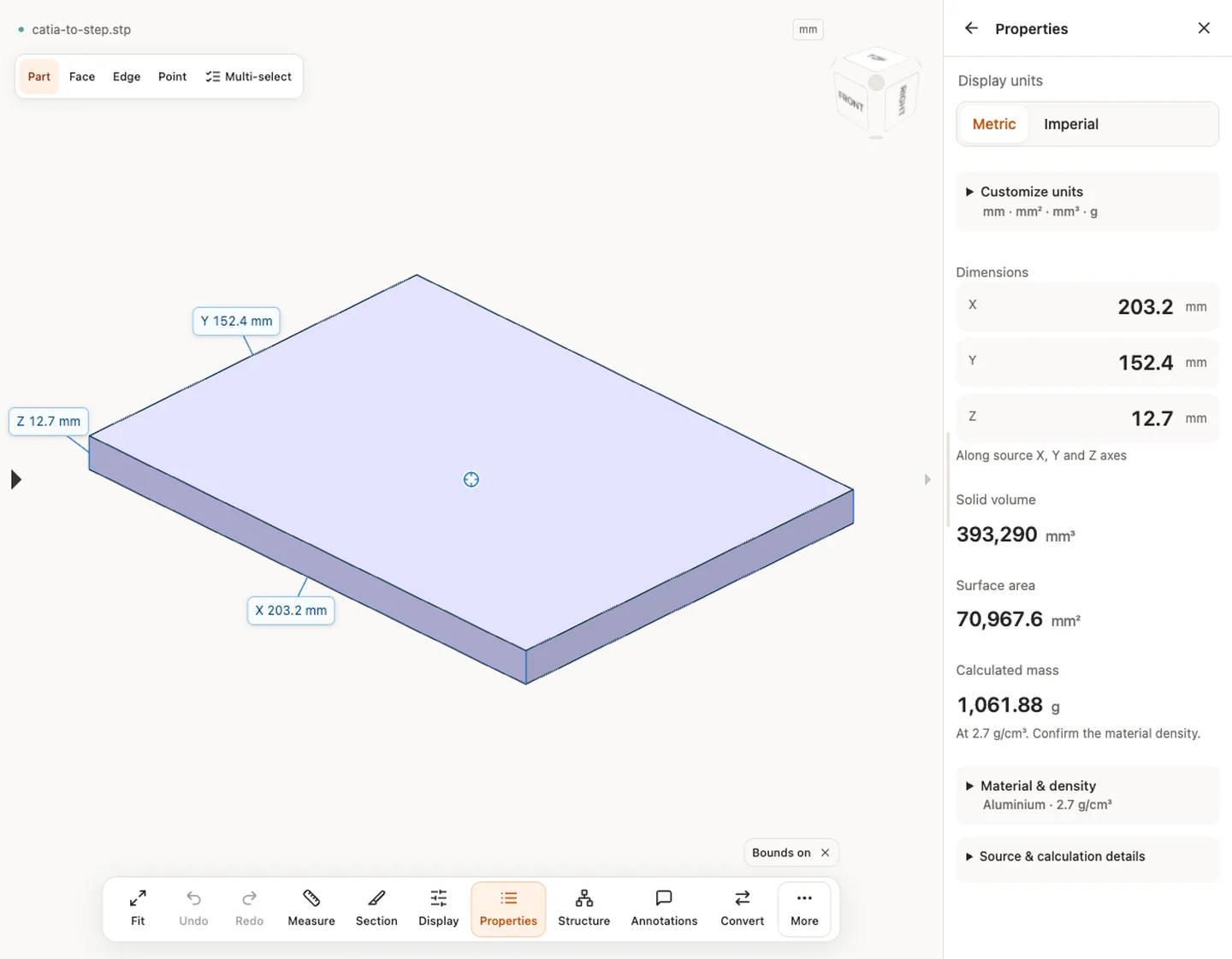

Propriedades — catia-to-step.stp · 203.2 × 152.4 × 12.7 mm · 393,289.536 mm³ · 70,967.6 mm²

Downloads OBJ ou glTF podem ser pacotes ZIP com materiais ou recursos externos. Mantenha o nome e a extensão, extraia o pacote completo para outro aplicativo ou envie o ZIP para uma prévia compatível. Renomear ZIP como OBJ ou glTF não altera o formato.
