Apri un file JT senza software Siemens. CADProps mostra parti e assiemi JT dalla geometria tassellata (a triangoli) salvata nel file. Quote e proprietà sono approssimate e le esportazioni sono file mesh: STL, OBJ, GLB o STEP mesh.

Cosa legge CADProps da un file JT

I file JT contengono di solito livelli di dettaglio a triangoli per la visualizzazione, e alcuni anche dati B-Rep esatti. CADProps usa la geometria a triangoli; la B-Rep esatta del JT non viene letta. I file senza geometria a triangoli leggibile non possono essere visualizzati. Che cos'è un file JT e come aprirlo spiega il contenuto e come leggere la versione di un file.

Limiti di geometria e misura

Dimensioni d'ingombro, distanze e area basata sulla mesh sono approssimate. Volume e massa richiedono una mesh chiusa e la densità che confermi; considerale stime. Gli assiemi comprendono solo i componenti caricati.

Controllare un JT del fornitore prima di misurare

Un file JT è spesso la copia leggera di revisione che un fornitore o un sistema PLM invia al posto del CAD nativo. Prima di indicare una misura o inoltrare il file:

  1. Cerca un avviso di livello di dettaglio più grossolano. Un'anteprima approssimata è disegnata dai triangoli di visualizzazione salvati nel file. Se il livello di dettaglio salvato più fine supera il budget di geometria, CADProps usa un livello salvato più grossolano e lo segnala negli avvisi; fori piccoli e raccordi appaiono allora sfaccettati.
  2. Controlla se l'unità è verificata. Se l'unità non si può verificare, il modello resta visibile, ma dimensioni, misure e proprietà collegate non sono disponibili. Conferma l'unità con il mittente o chiedi un'esportazione STEP.
  3. Confronta la struttura con la distinta base. Apri Struttura e verifica che tutti i componenti previsti siano stati caricati. I componenti mancanti vengono segnalati e il file è marcato come incompleto.
  4. Usa la distanza tra due punti come controllo, non come misura finale. Su una mesh JT, misura con due punti quando l'unità è verificata. Il risultato dipende da dove selezioni e da quanto è fine la mesh salvata, quindi confronta le misure critiche con il disegno o con il CAD di origine.
CoffeeMaker.jt aperto in CADProps con un riquadro di ingombro di 125,949 × 382,591 × 200,003 mm
CoffeeMaker.jt (JT 9.5) in CADProps, disegnato dalla geometria di visualizzazione salvata. Il riquadro di ingombro indica 125,949 × 382,591 × 200,003 mm; volume, area e massa non sono disponibili per questa anteprima. In questa prova l'elaborazione non è terminata, quindi possono mancare parti o dettagli.

Schermata di CADProps. Esempio: CoffeeMaker.jt da PyOpenJt (GPL-2.0).

Quando un file JT non si apre

  • Assieme senza le sue parti. Molti assiemi JT memorizzano solo la struttura del prodotto e rimandano a file di parte .jt separati. Carica l’assieme e i suoi file di parte insieme in un unico ZIP. Caricato da solo, l’assieme viene segnalato con parti referenziate mancanti.
  • Mancano alcuni componenti. Quando un livello di dettaglio o un’istanza non può essere decodificato, l’anteprima mostra i componenti caricati ed è contrassegnata come incompleta. Controlla l’elenco delle parti prima di misurare l’intero assieme.
  • Nessuna misura. Se il file non ha un’unità verificabile, il modello viene comunque mostrato, ma le misure fisiche non sono disponibili.
  • File danneggiato o incompleto. Un file JT la cui intestazione non inizia con una riga di versione (per esempio, una che inizia con Invalid) non può essere letto. Esporta di nuovo il JT, oppure esporta un STEP.
  • Contenuto non supportato. CADProps legge file JT delle versioni 8, 9 e 10 che contengono geometria triangolata salvata. Altre versioni principali e i file che contengono solo B-Rep esatta senza livelli di dettaglio triangolati non possono essere mostrati; chiedi invece un’esportazione STEP.

Esportare dallo spazio di lavoro

Accedi e usa Convert per scaricare STL, OBJ, GLB o uno STEP mesh. Uno STEP mesh contiene triangoli, non superfici esatte; se il destinatario ha bisogno di un solido, chiedi un'esportazione STEP dal sistema di origine.

Formati di ingresso: JT

Apri lo strumento

I passaggi generali per caricare, visualizzare, sezionare, misurare, convertire ed esportare sono spiegati una sola volta in Come funziona. Questa pagina tratta ciò che è specifico di questo tipo di file.

Schermate reali di CADProps

Le schermate mostrano l’interfaccia inglese. Didascalie e passaggi descrivono le stesse operazioni.

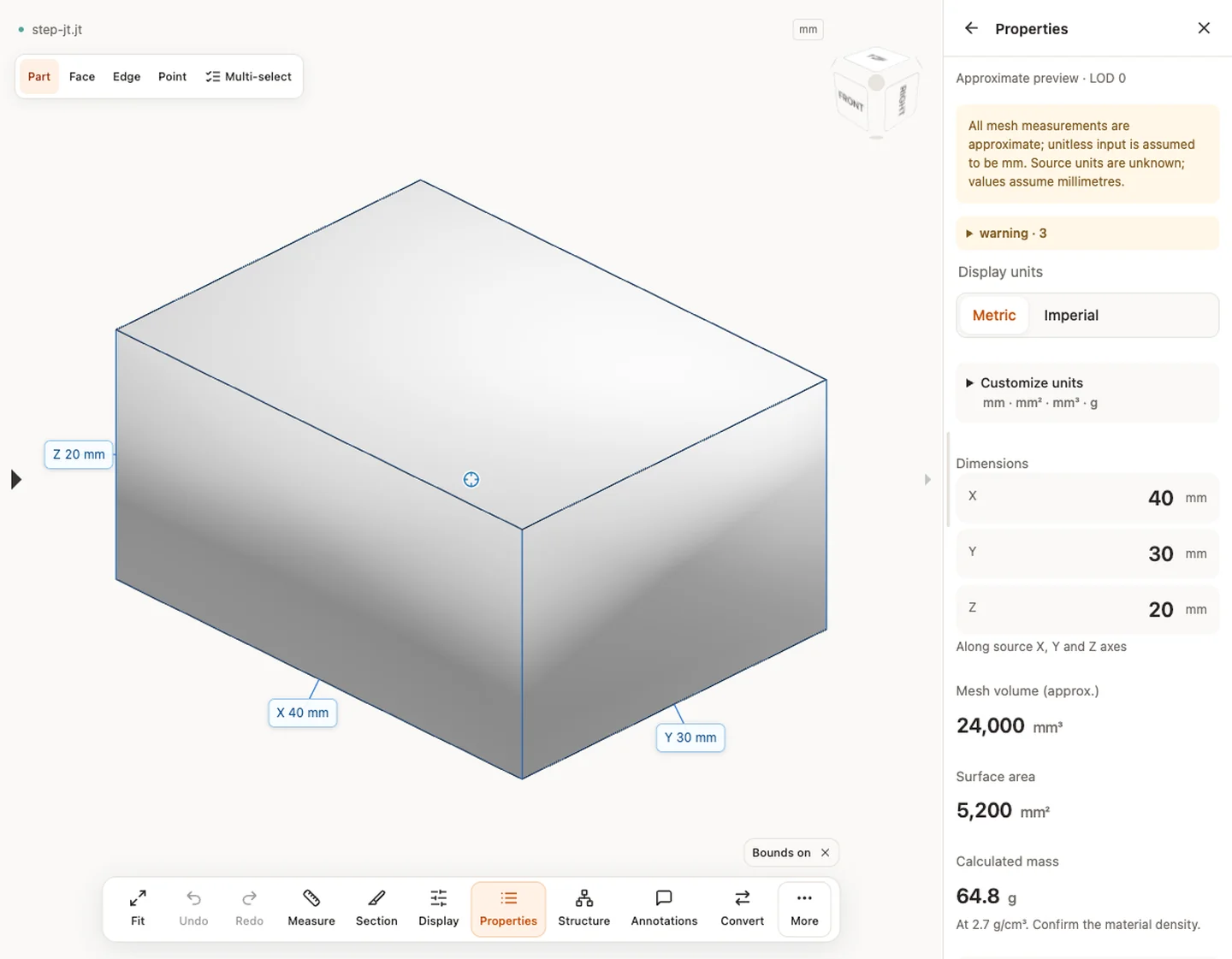

Proprietà — step-jt.jt · 40 × 30 × 20 mm · 24,000.003 mm³ · 5,200 mm² Questa anteprima nativa verifica solo il file e la versione mostrati, non compatibilità universale, misure B-Rep esatte o conversione STEP riuscita.
