Elige un archivo o arrástralo a la zona de carga. Comprueba los límites actuales de tamaño y cantidad. La selección inicia la carga y el servidor procesa los archivos. Espera a que termine y aparezca la geometría; lee las advertencias. Una extensión no garantiza validez ni compatibilidad de versión.
Formatos de entrada: ZIP
Un flujo práctico
Elige un archivo o arrástralo a la zona de carga. Comprueba los límites actuales de tamaño y cantidad. La selección inicia la carga y el servidor procesa los archivos. Espera a que termine y aparezca la geometría; lee las advertencias. Una extensión no garantiza validez ni compatibilidad de versión.
Inspeccionar el modelo

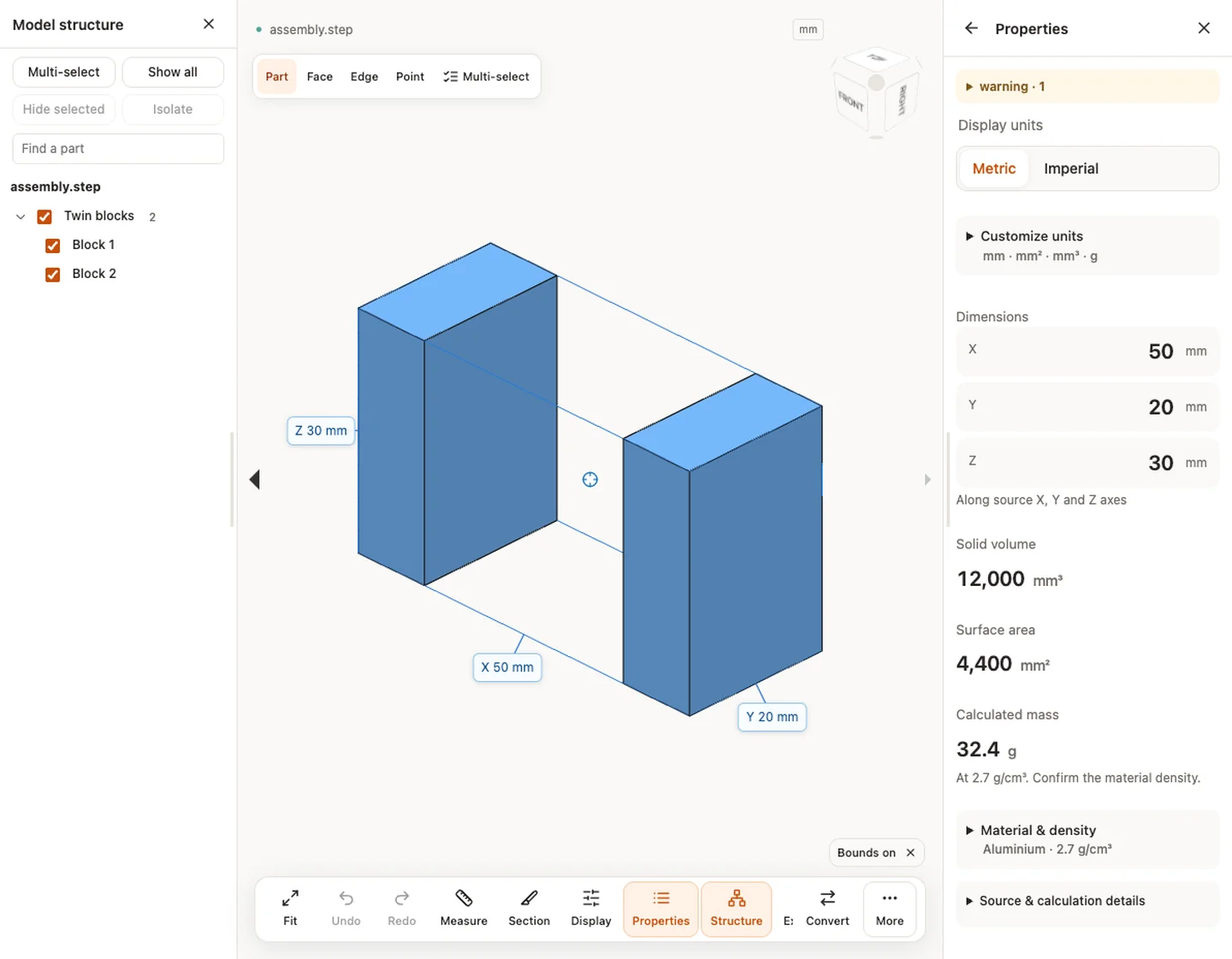

Gira y amplía, usa el cubo para vistas estándar y Fit para recuperar el conjunto. La estructura permite buscar, seleccionar, seleccionar varios, ocultar, aislar y mostrar todo. La visibilidad no cambia la geometría original. Un doble clic enfoca un componente. Comprueba que el ensamblaje esté completo antes de usar los totales.

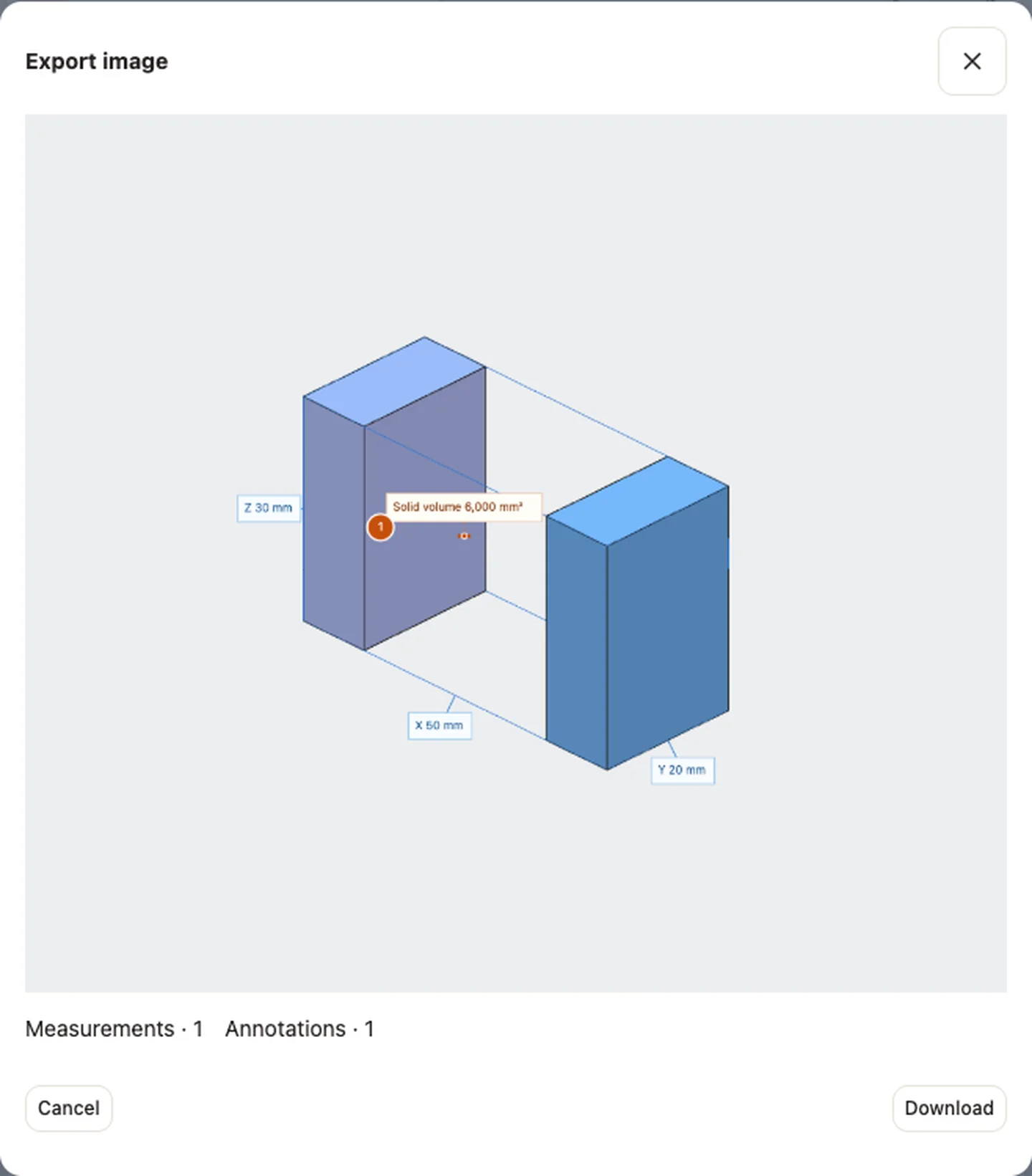

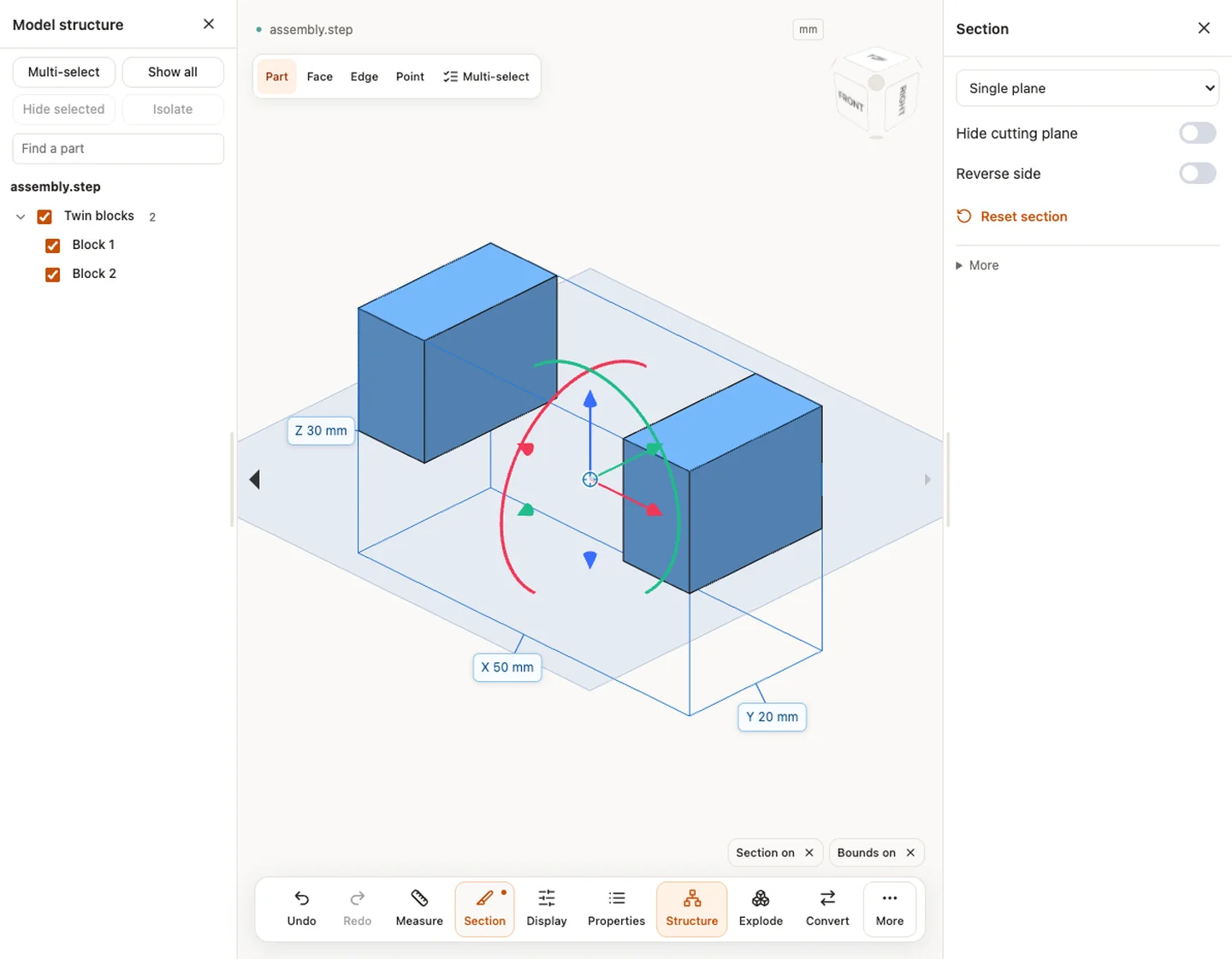

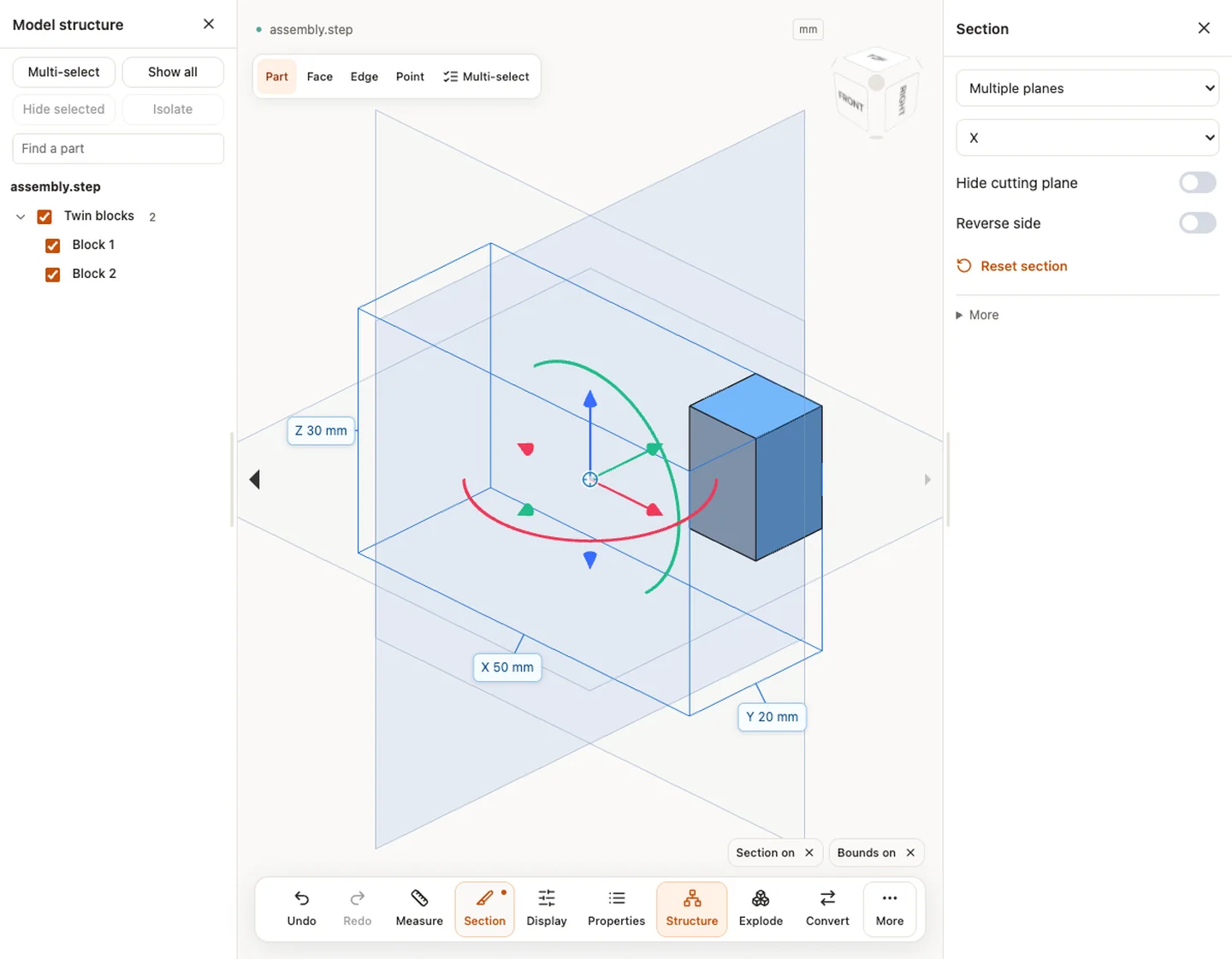

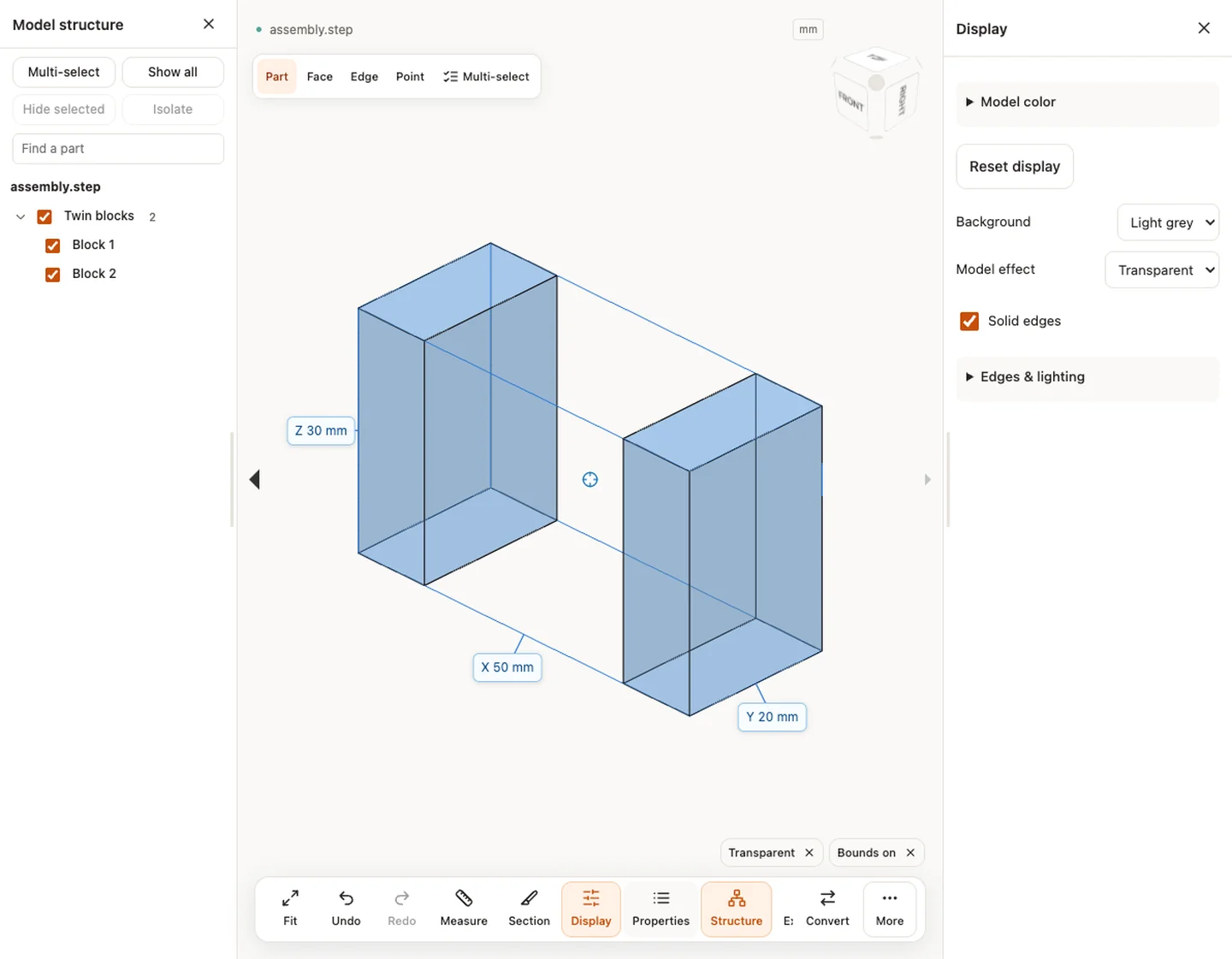

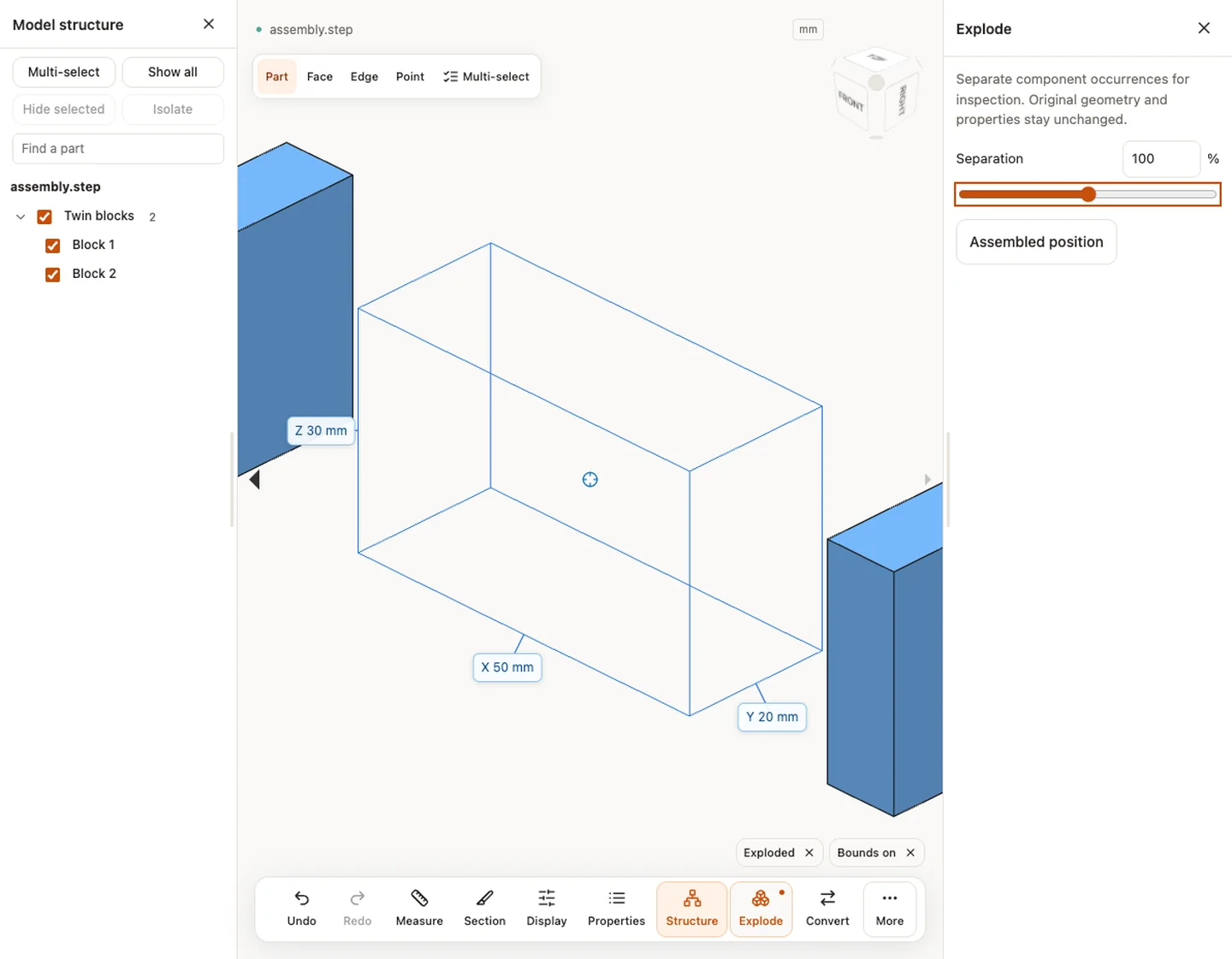

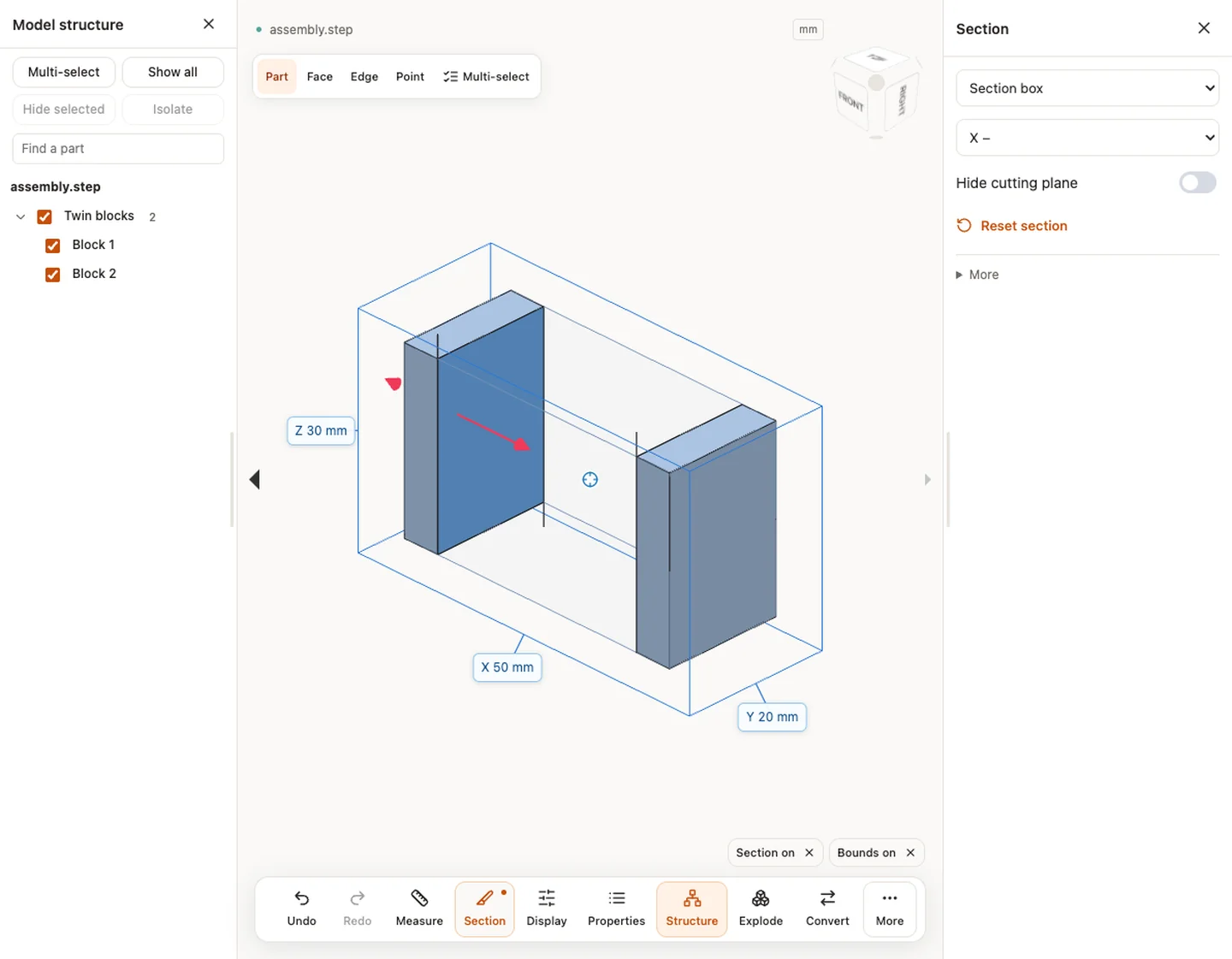

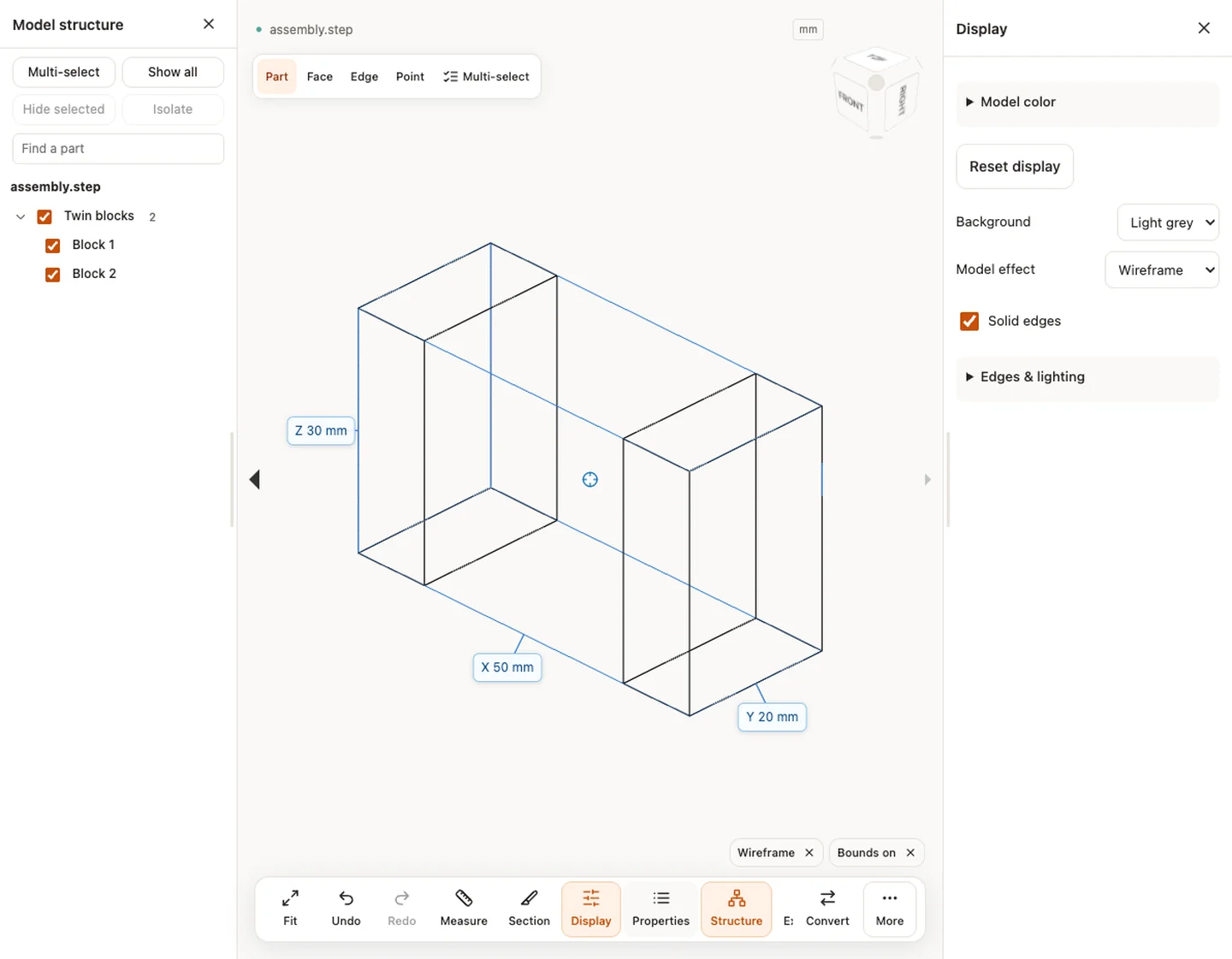

Section ofrece un plano, varios planos o una caja de corte, con movimiento, rotación, inversión y relleno cuando está disponible. Explode requiere al menos dos instancias. Superficie, alambre y transparencia, color, caja envolvente, anotaciones, pantalla completa y exportación de imagen están en la barra y More. Undo y Redo restauran cambios de visualización compatibles sin editar el CAD original.
Comprobar y exportar

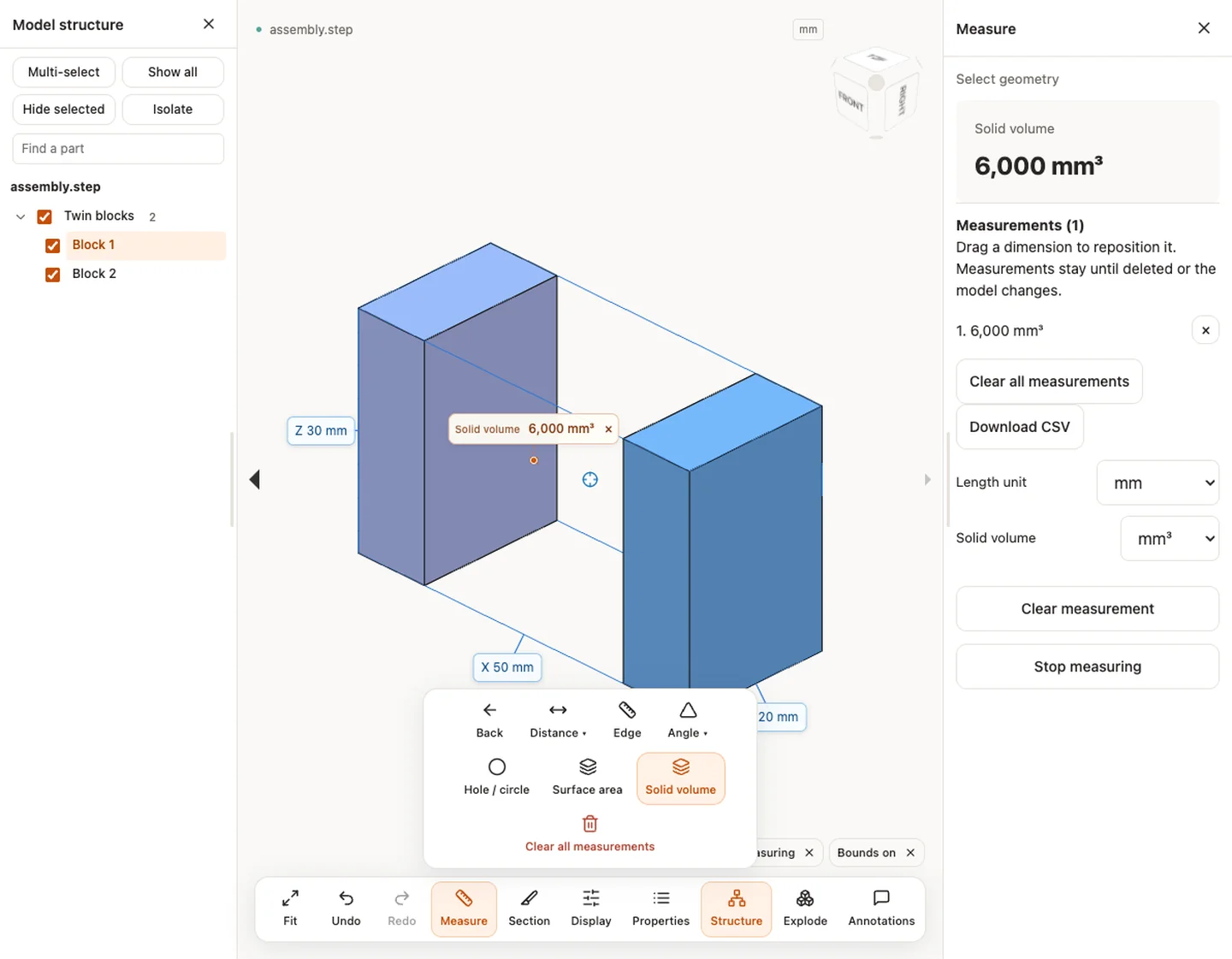

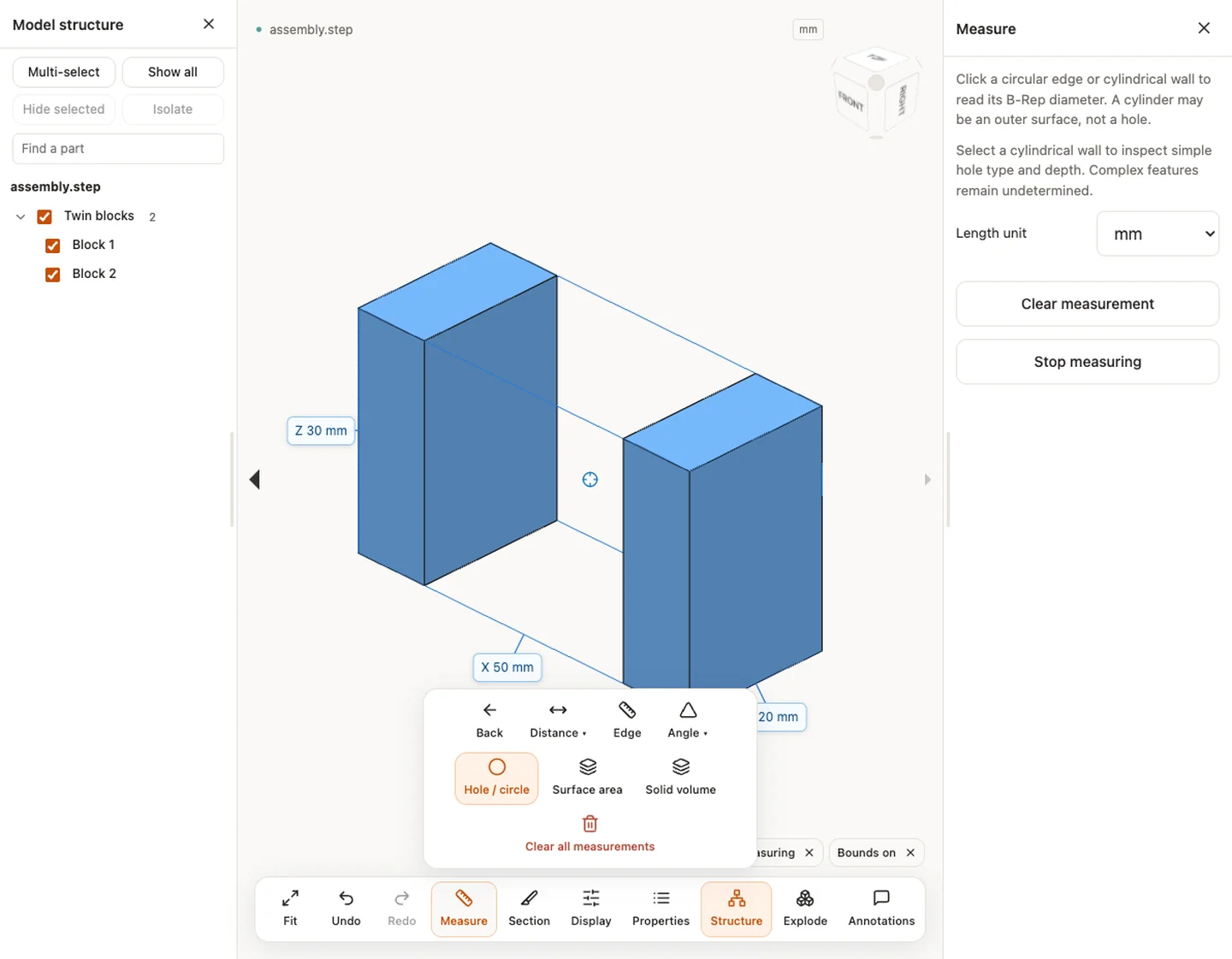

Comprueba dimensiones según los ejes originales X, Y y Z en Properties y selecciona pieza, cara, arista o punto. Según la geometría: distancia entre puntos o caras, ángulo, longitud de arista, diámetro de agujero o círculo, área y volumen. La malla solo tiene los modos aproximados disponibles. Mueve las etiquetas, elimina una medida o borra todas.

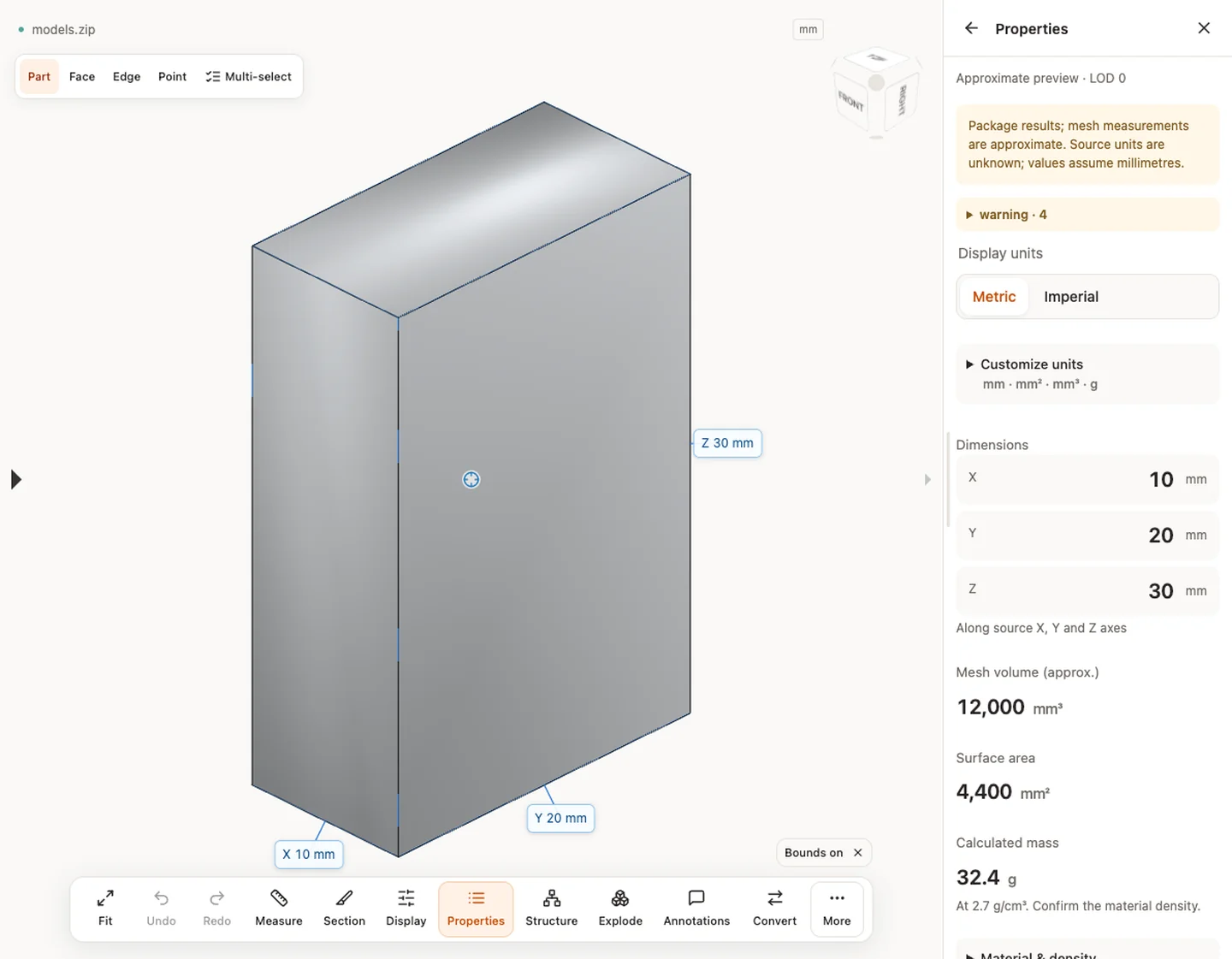

Cambia entre unidades métricas e imperiales o personaliza longitud, área, volumen y masa. El volumen requiere geometría cerrada adecuada; no disponible no significa cero. Confirma la densidad antes de la masa. Los ensamblajes suman instancias sin restar solapamientos. CSV exporta propiedades e imagen exporta la vista actual. Revisa también las advertencias.
Capturas reales de CADProps
Las capturas muestran la interfaz en inglés. Los textos y pasos describen las mismas operaciones.

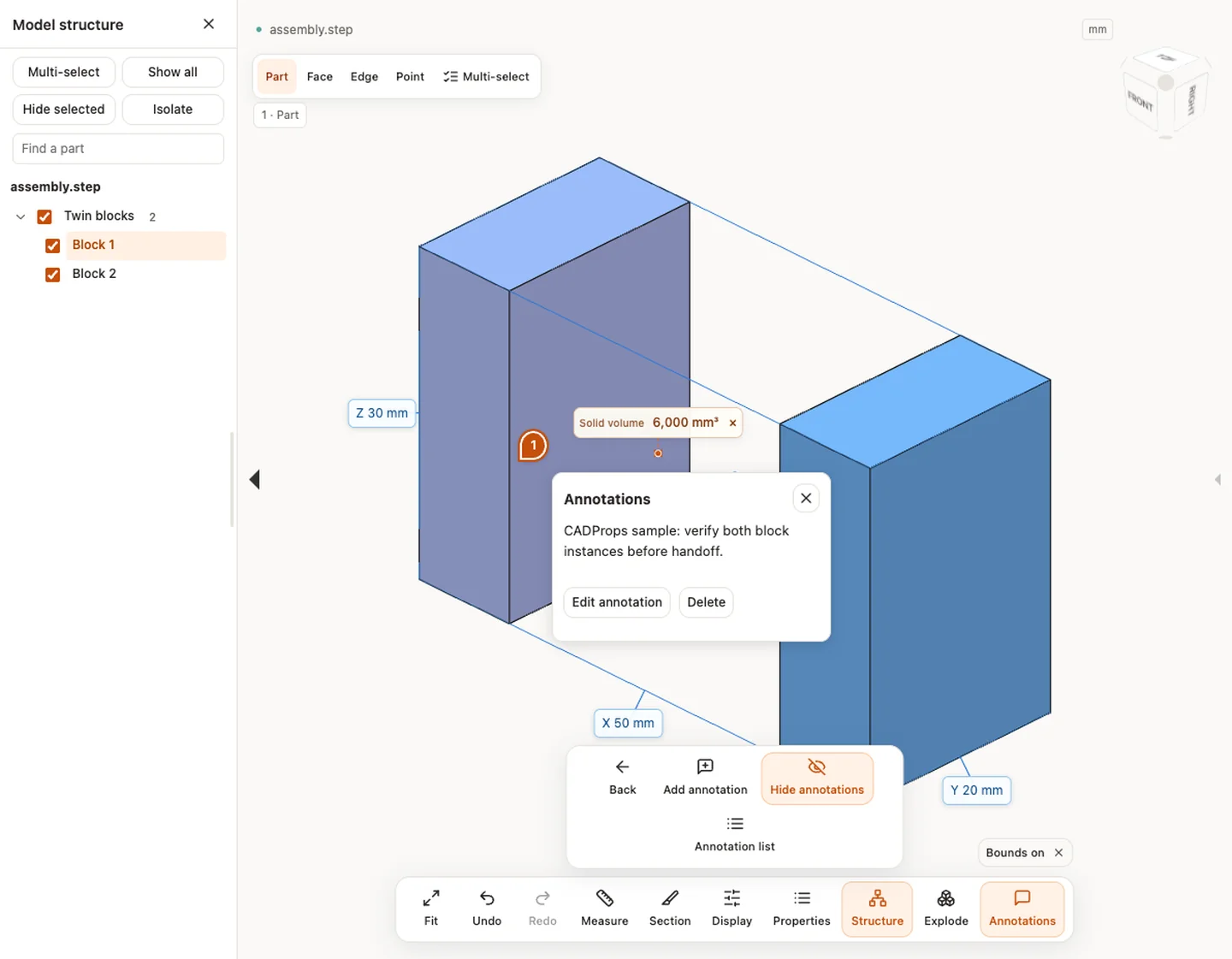

Las capturas adicionales usan el ensamblaje STEP original de CADProps. Ilustran funciones del espacio de trabajo, sin demostrar compatibilidad B-Rep de formatos nativos. Solo están disponibles los modos habilitados para su modelo.
Fuente y verificación del ejemplo
Límites y comprobaciones
Puedes ver sin cuenta. Convertir, guardar en la cuenta y crear enlaces exige iniciar sesión. Los archivos temporales caducan al plazo mostrado. Consulta privacidad para procesamiento y borrado, y precisión para cifras. Ocultar, cortar o separar no cambia la geometría original exportada.
