Visor Parasolid X_T

Visor Parasolid X_T — La ruta validada es Parasolid X_T.

Abre tu archivo X_T / X_B

Arrastra un archivo aquí o selecciónalo en tu equipo.

Tamaño máximo: 95 MiB por archivo · X_TX_BSTEPIGESSTLSLDPRTIPTCATPART
Las 92 extensiones aceptadas

STEP · STP · IGES · IGS · STL · OBJ · 3MF · GLB · GLTF · ZIP · RAR · CATPART · CATPRODUCT · X_T · X_B · SAT · SAB · F3D · 3DM · PAR · PSM · ASM · JT · SLDPRT · SLDASM · PRT · IPT · IAM · DXF · DWG · SVG · PDF · DWF · DWFX · SLDDRW · DFT · CATDRAWING · DRW · PLY · WRL · VRML · WRZ · IFC · IFCZIP · X3DV · X3D · NEU · U3D · 3DXML · AMF · UNV · VDA · VDAFS · PRC · GCODE · IDW · 7Z · GZ · TGZ · CGM · EMF · WMF · PLT · PNG · JPG · BMP · GIF · TIFF · WEBP · TGA · PCX · ICO · XMT_TXT · XMT_BIN · STE · P21 · IGE · STPZ · STEPZ · PRTDOT · ASMDOT · DRWDOT · DWT · HPGL · HPG · HGL · JPEG · TIF · GCO · NC · NGC · TAP

Formatos compatibles

El ejemplo integrado usa flange-bearing.step (STEP). Sube un archivo X_T / X_B / XMT_TXT / XMT_BIN para probar este visor.

Ejemplo: soporte de rodamiento KFL08 · hasecilu / FreeCAD library · CC BY 3.0

Funciones y límites

En esta página

Forma binaria y límites

X_T es Parasolid en texto; X_B es su forma binaria. Abra un original compatible sin cambiar la extensión: renombrar no convierte el contenido. Seleccione el archivo, espere el procesamiento, gire la vista y compruebe una dimensión conocida, los cuerpos y los avisos.

Comprobar geometría y unidades

Parasolid sigue una convención en metros, normalizada a milímetros para visualizar. La vista usa triángulos; la B-Rep reconstruida legible aporta propiedades y mediciones de aristas o caras admitidas. Las distancias entre puntos de la malla y el volumen recuperado son aproximados. El área usa B-Rep cuando está disponible. Lea método y avisos: el volumen de malla no es volumen sólido del origen; los cuerpos superficiales pueden seguir teniendo cero sólidos. La masa requiere densidad confirmada; las dimensiones no acreditan tolerancias de fabricación.

Se admiten binario neutro y flujos binarios ASCII/IEEE acotados; no se admiten números VAX ni caracteres EBCDIC. Versiones, geometría inválida y límites de recursos pueden causar omisiones o errores. Un resultado incompleto solo describe la geometría cargada. Si es necesario, pida una nueva exportación X_T o STEP.

Convertir a STEP

Visualizar no requiere cuenta; el archivo se procesa en el servidor. Inicie sesión para convertir, abra Convert y elija STEP. La exportación STEP exacta exige una B-Rep reconstruida del origen completa y válida; se rechaza geometría incompleta o inválida aunque se vea una vista previa. Las superficies siguen siendo superficies. Verifique unidades, cuerpos y geometría crítica en el programa receptor. La conversión no restaura historial paramétrico ni aprobación de fabricación.

Formatos de entrada: X_T, X_B

Abrir esta herramienta

Los pasos generales para subir, ver, seccionar, medir, convertir y exportar se explican una sola vez en Cómo funciona. Esta página trata lo específico de este tipo de archivo.

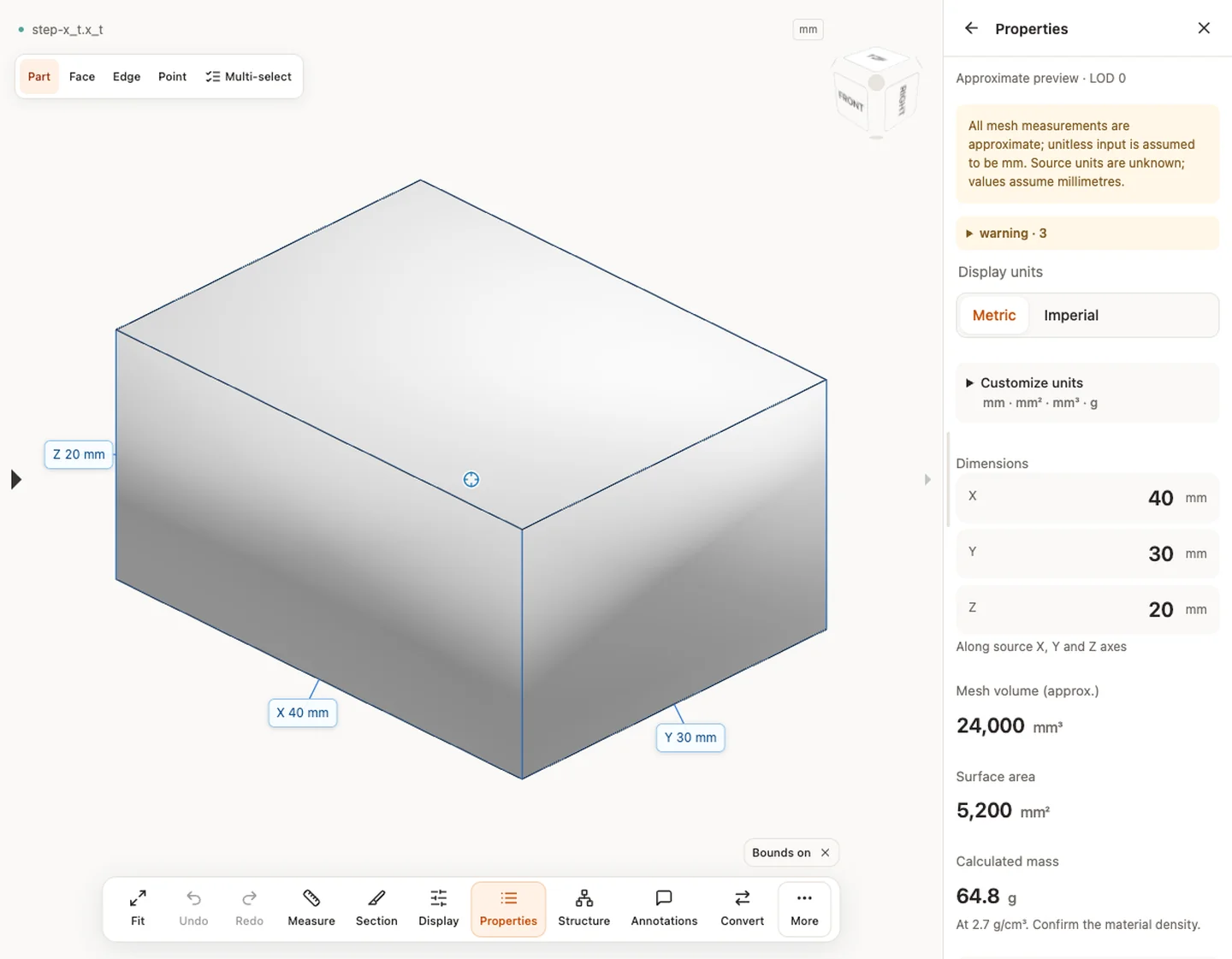

Capturas reales de CADProps

Las capturas muestran la interfaz en inglés. Los textos y pasos describen las mismas operaciones.

Interfaz en inglés: muestra con licencia pública abierta localmente. La vista previa solo demuestra este archivo.
Interfaz en inglés: muestra con licencia pública abierta localmente. La vista previa solo demuestra este archivo. Sample: Ansys pyansys-geometry BoxWithRound · MIT licence notice. Screenshot: CADProps.

Fuente y verificación del ejemplo

Límites y comprobaciones

Puedes ver sin cuenta. Convertir, guardar en la cuenta y crear enlaces exige iniciar sesión. Los archivos temporales caducan al plazo mostrado. Consulta privacidad para procesamiento y borrado, y precisión para cifras. Ocultar, cortar o separar no cambia la geometría original exportada.

Límites y comprobaciones · Formatos de entrada

Continuar con otra tarea

Artículo original: CADProps · https://www.cadprops.com/es/tools/parasolid-viewer/

Herramientas e información útil

Formatos compatibles
Todos los formatos y límites →

Preguntas sobre Visor Parasolid X_T

¿Puedo abrir un archivo X_T en línea sin el software Parasolid?

X_T es Parasolid en texto; X_B es su forma binaria. Abra un original compatible sin cambiar la extensión: renombrar no convierte el contenido. Seleccione el archivo, espere el procesamiento, gire la vista y compruebe una dimensión conocida, los cuerpos y los avisos.

¿CADProps admite archivos X_B?

X_T es Parasolid en texto; X_B es su forma binaria. Abra un original compatible sin cambiar la extensión: renombrar no convierte el contenido. Seleccione el archivo, espere el procesamiento, gire la vista y compruebe una dimensión conocida, los cuerpos y los avisos. Se admiten binario neutro y flujos binarios ASCII/IEEE acotados; no se admiten números VAX ni caracteres EBCDIC. Versiones, geometría inválida y límites de recursos pueden causar omisiones o errores. Un resultado incompleto solo describe la geometría cargada. Si es necesario, pida una nueva exportación X_T o STEP.

¿Puedo medir un archivo X_T?

Parasolid sigue una convención en metros, normalizada a milímetros para visualizar. La vista usa triángulos; la B-Rep reconstruida legible aporta propiedades y mediciones de aristas o caras admitidas. Las distancias entre puntos de la malla y el volumen recuperado son aproximados. El área usa B-Rep cuando está disponible. Lea método y avisos: el volumen de malla no es volumen sólido del origen; los cuerpos superficiales pueden seguir teniendo cero sólidos. La masa requiere densidad confirmada; las dimensiones no acreditan tolerancias de fabricación.

¿Puedo convertir X_T a STEP?

Visualizar no requiere cuenta; el archivo se procesa en el servidor. Inicie sesión para convertir, abra Convert y elija STEP. La exportación STEP exacta exige una B-Rep reconstruida del origen completa y válida; se rechaza geometría incompleta o inválida aunque se vea una vista previa. Las superficies siguen siendo superficies. Verifique unidades, cuerpos y geometría crítica en el programa receptor. La conversión no restaura historial paramétrico ni aprobación de fabricación.

¿Necesito una cuenta?

Ver y medir sin una cuenta. Regístrese o inicie sesión para convertir, guardar archivos y crear enlaces para compartir. Los destinatarios pueden ver modelos compartidos sin una cuenta. Los archivos de invitados permanecen temporales.
