CAD 整体尺寸与局部测量

CAD 整体尺寸与局部测量 — 整体 X/Y/Z 是源坐标下的轴对齐包围盒,不是局部面间距或最小毛坯尺寸

打开 STEP / STP 文件

将文件拖放到此处,或从您的设备中选择文件。

文件大小:每个文件最大 95 MiB · STEPSTPIGESSTLSLDPRTIPTCATPARTX_T
全部 92 种可上传扩展名

STEP · STP · IGES · IGS · STL · OBJ · 3MF · GLB · GLTF · ZIP · RAR · CATPART · CATPRODUCT · X_T · X_B · SAT · SAB · F3D · 3DM · PAR · PSM · ASM · JT · SLDPRT · SLDASM · PRT · IPT · IAM · DXF · DWG · SVG · PDF · DWF · DWFX · SLDDRW · DFT · CATDRAWING · DRW · PLY · WRL · VRML · WRZ · IFC · IFCZIP · X3DV · X3D · NEU · U3D · 3DXML · AMF · UNV · VDA · VDAFS · PRC · GCODE · IDW · 7Z · GZ · TGZ · CGM · EMF · WMF · PLT · PNG · JPG · BMP · GIF · TIFF · WEBP · TGA · PCX · ICO · XMT_TXT · XMT_BIN · STE · P21 · IGE · STPZ · STEPZ · PRTDOT · ASMDOT · DRWDOT · DWT · HPGL · HPG · HGL · JPEG · TIF · GCO · NC · NGC · TAP

支持的格式

样例:KFL08 法兰轴承 · hasecilu / FreeCAD library · CC BY 3.0

能力与限制

本页目录

用相同的方向和单位逐一比较 X、Y、Z。图中的 STEP 方块为 40 × 30 × 20 mm。如果 X 方向只有 39 mm,即使 Y 和 Z 都够,按图中方向也放不进去。如果允许换个方向安装,另外核对该方向。若局部间隙很重要,再测量相关表面。

操作步骤

整体 X/Y/Z 是源坐标下的轴对齐包围盒,不是局部面间距或最小毛坯尺寸。使用支持的测量操作选择实际面、边或点,记录方法与单位。在属性控件下载 CSV,重新打开并检查列名和不可用值。实体体积不是 X×Y×Z,质量还需要确认密度。

在对应工具打开原文件。等待模型画布出现,在属性中核对单位、组件范围与警告。用一个已知尺寸比较,只进行任务所需的局部测量。保留原文件,同时记录结果的范围和方法。

验证与限制

文件在服务器处理。查看可不登录,执行转换需要登录。支持取决于保存版本和几何。缺失组件时结果只覆盖已加载部分。可靠体积需要有效封闭几何;质量需要您确认密度。几何检查不等于制造认证,也不会恢复原生特征历史。

测量 STEP:整体尺寸、局部距离与 CSV

公开文件实测

整体 X/Y/Z 是源坐标下的轴对齐包围盒,不是局部面间距或最小毛坯尺寸。使用支持的测量操作选择实际面、边或点,记录方法与单位。在属性控件下载 CSV,重新打开并检查列名和不可用值。实体体积不是 X×Y×Z,质量还需要确认密度。

测量 STEP:整体尺寸、局部距离与 CSV

输入格式: STEP / STP

打开此工具

上传、查看、剖切、测量、转换和导出的通用步骤统一在使用方法中说明。本页只介绍这种文件类型特有的内容。

CADProps 真实操作截图

截图使用英文界面;图注与步骤说明对应相同操作。

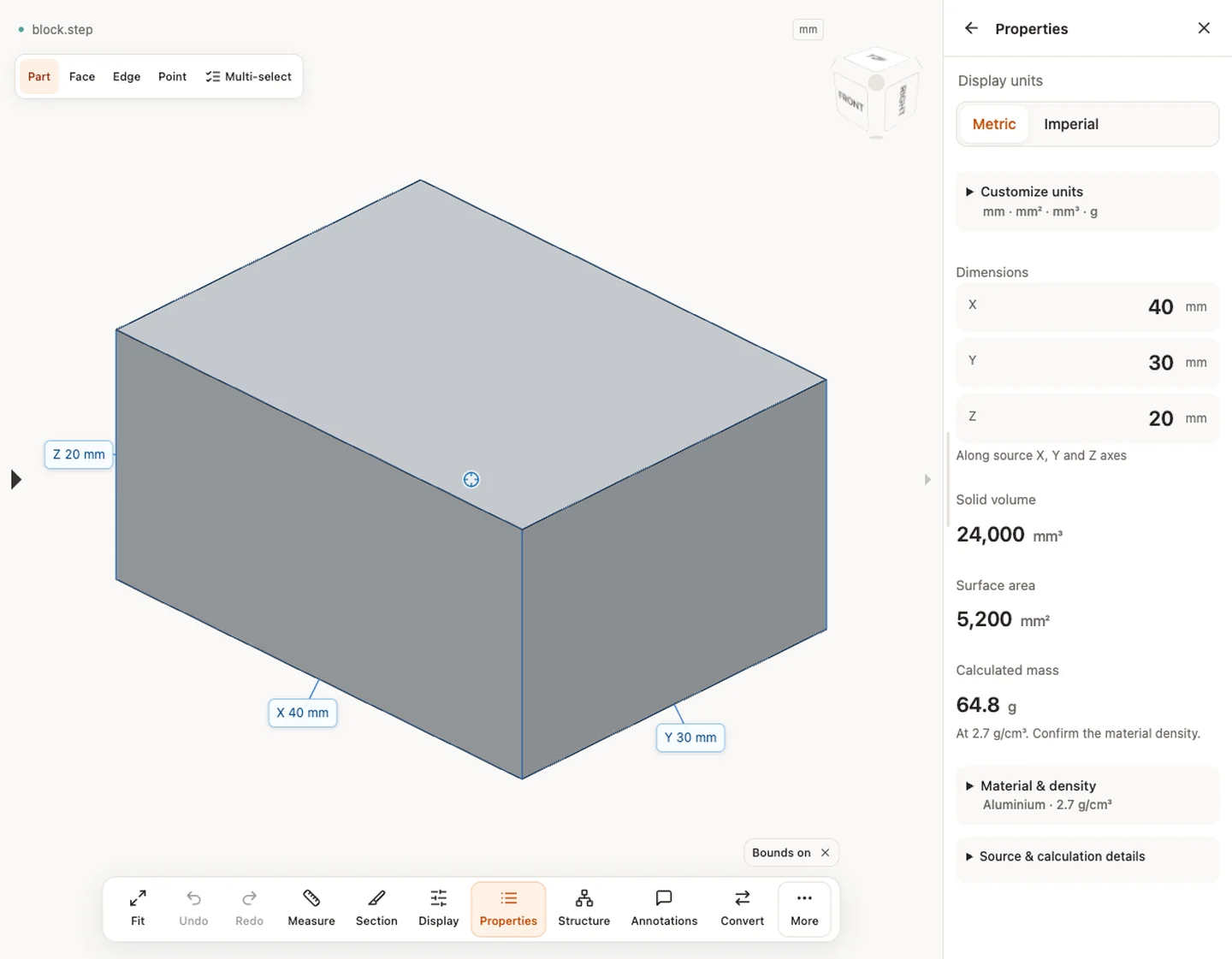

属性 — block.step · 40 × 30 × 20 mm · 24,000 mm³ · 5,200 mm²
属性 — block.step · 40 × 30 × 20 mm · 24,000 mm³ · 5,200 mm²

样例来源与验证

材料与密度 — block.step · 7.85 g/cm³ → 188.4 g
材料与密度 — block.step · 7.85 g/cm³ → 188.4 g

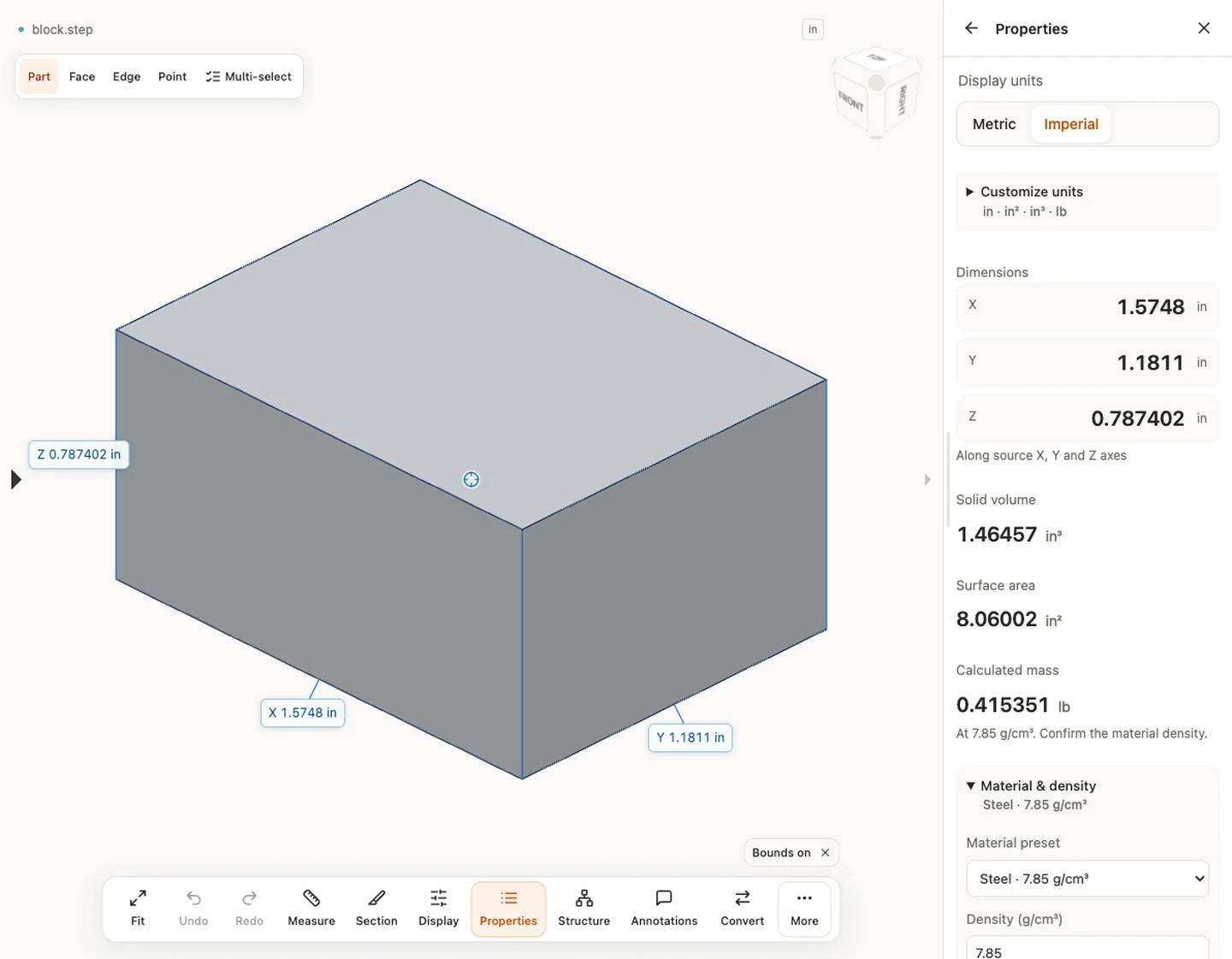

显示单位 — block.step
显示单位 — block.step

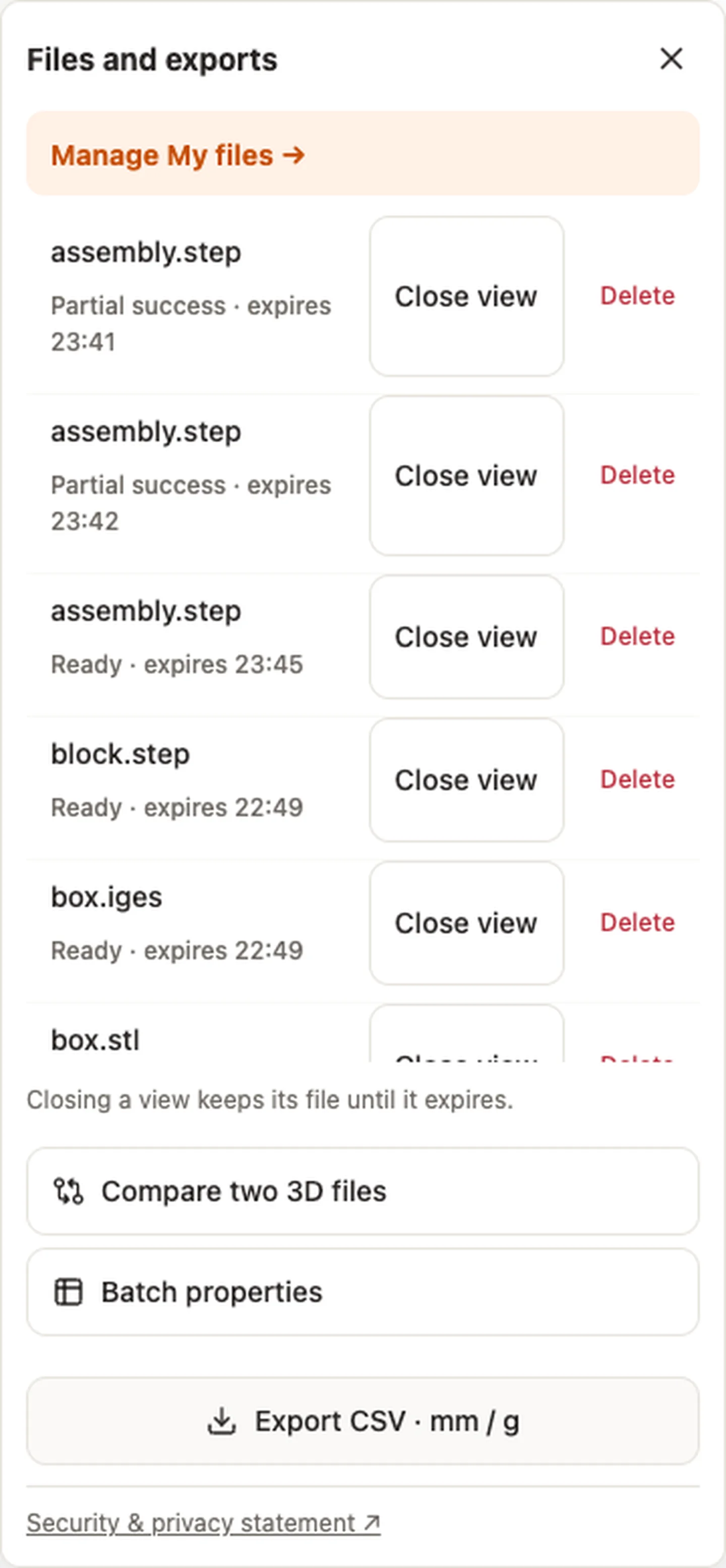

导出 CSV·毫米/克 — block.step
导出 CSV·毫米/克 — block.step

导出 CSV·毫米/克

需要进一步复核的情况

查看无需账号即可开始;转换、账户保存和创建分享需登录。临时文件在显示的保留期限后过期。请阅读隐私说明了解服务器处理与删除,使用数值前阅读精度说明。隐藏零件、剖切或分解不会改变导出的源几何。

需要进一步复核的情况 · 输入格式

继续相关任务

原始文章: CADProps · https://www.cadprops.com/zh-hans/tools/cad-dimensions/

相关工具与说明

支持的格式
全部格式与限制 →

关于「CAD 整体尺寸与局部测量」的问题

如何从 STEP 文件获取尺寸?

上传 STEP/STP 文件并读取 X/Y/Z 边界范围。在使用结果之前验证具有已知尺寸的单位。

STEP X/Y/Z 尺寸是否是零件的长度、宽度和高度?

它们是当前坐标系中的轴对齐范围。旋转零件的 X/Y 范围可能比其直观的长度和宽度更大。

我可以在线测量 STEP 文件中的距离吗?

是的。 CADProps 支持整体尺寸和附加支持的几何测量。使用的方法应该与值一起保持可见。

为什么我的 STEP 尺寸大了 25.4 倍?

该比率通常表明英寸/mm 解释不匹配。在缩放几何体之前确认已知尺寸和源/导入单位设置。

测量结果是否包含公差?

不会。测量的几何形状和制造公差是不同的。使用基于图纸或模型的验收限制定义。
