Istanze STEP: verificare totali di parti ripetute

assembly.step colloca due istanze di una definizione 10×20×30 mm a X=0 e 40 mm.

Apri file CAD

In questa pagina
Istanze STEP: verificare totali di parti ripetute

assembly.step colloca due istanze di una definizione 10×20×30 mm a X=0 e 40 mm. Volume singolo 6000 mm³, totale 12000 mm³. L’involucro 50×20×30 mm non è volume di materiale.

Apri lo strumento.

Definizione, istanze e involucro

Apri assembly.step e attendi entrambi i blocchi. Una definizione 10 × 20 × 30 mm è collocata a X=0 e 40 mm. Ogni istanza vale 6000 mm³; il totale ordinario è 12000 mm³, non una sola definizione.

L’involucro 50 × 20 × 30 mm include il vuoto e vale 30000 mm³. La somma delle aree è 4400 mm². Sono grandezze differenti.

Conservare l’ambito selezionato

Indica se il CSV riguarda un’istanza o l’assieme. Spostare istanze può cambiare involucro senza cambiare materiale. Con sovrapposizioni la somma differisce da un’unione booleana. Il caso non verifica codici BOM, masse multimateriale o assiemi complessi: controlla posizioni e avvisi prima del totale.

Procedura

Scarica il campione pubblico invariato, controlla modello e Properties e salva il CSV. Attese, misure, data, ambiente, versione sorgente e SHA-256 sono nel registro. È verifica locale, non prova di rilascio in produzione. Soglie di confronto 0.01 mm, 0.1 mm² e 0.1 mm³ riguardano questi test semplici, non tolleranze di produzione.

Verifica e limiti

I file sono elaborati sul server. La visualizzazione è disponibile senza account; accedi per convertire. Il supporto dipende da versione e geometria. Parti mancanti limitano il risultato al caricato. Volume affidabile richiede geometria chiusa valida, massa una densità confermata. Il controllo non certifica produzione né ricostruisce la cronologia nativa.

Scarica il campione · CSV misurato · Registro di verifica

Proprietà Valore teorico Valore CSV misurato
X (mm) 50 50
Y (mm) 20 20
Z (mm) 30 30
V (mm³) 12000 12000

2026-10-01 · SHA-256: b57f6b685994e0fb3305243de5bff74a357736f7be98175a754e6e2b808eaabe

Istanze STEP: verificare totali di parti ripetute

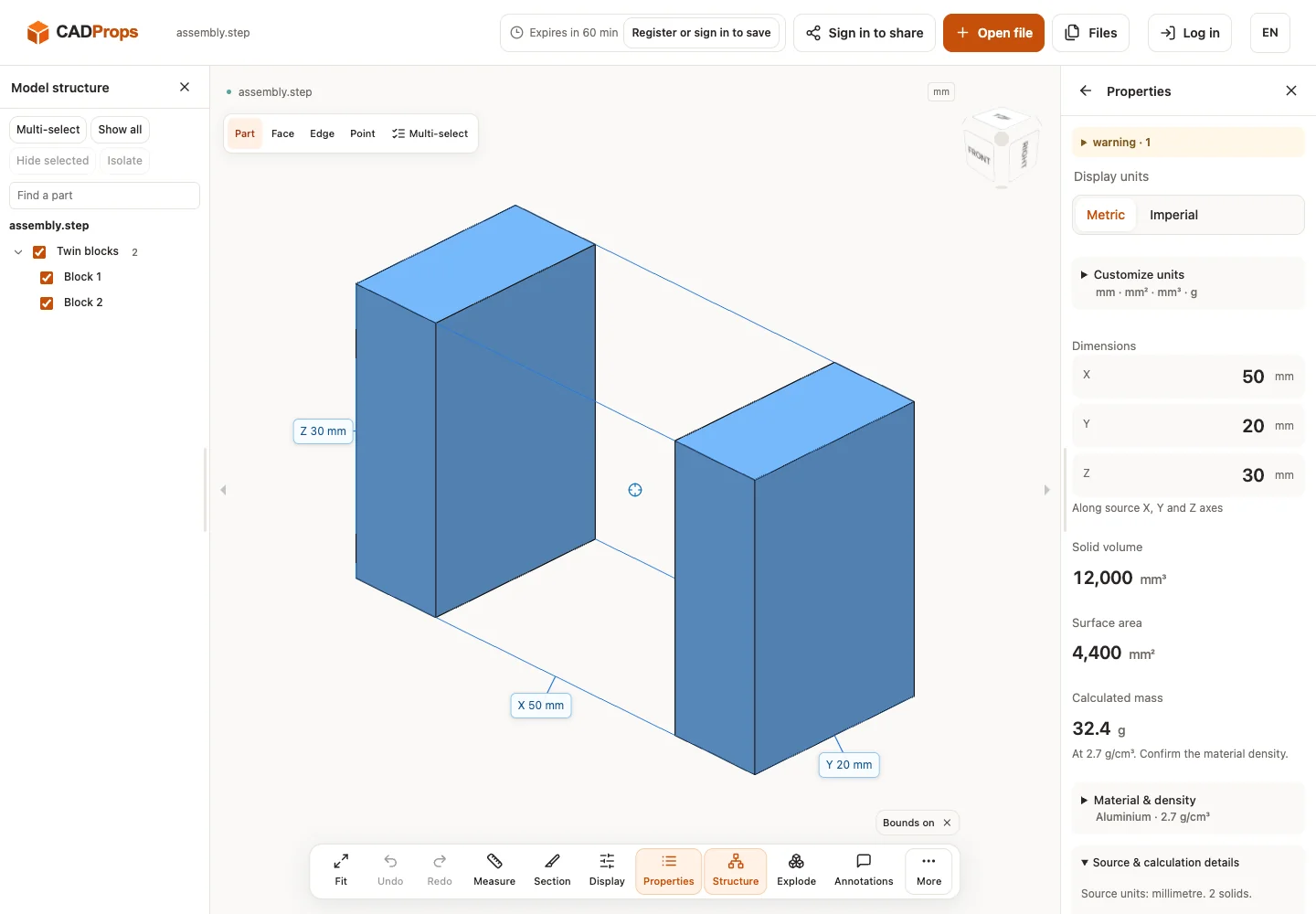

Verifica locale CADProps con modello sintetico pubblico. L’immagine mostra la vera interfaccia inglese.
