Abrir SLDPRT sin SolidWorks

Sube el SLDPRT original, espera al modelo, gíralo y comprueba cuerpos, dimensión conocida y avisos en Properties. La vista no restaura bocetos, configuraciones ni historial editable. Si no se lee la versión guardada, pide STEP desde la aplicación original.

Sube el archivo .sldprt a CADProps y se abre en el navegador sin SolidWorks. Una pieza muestra la geometría de visualización que guardó SolidWorks, con propiedades aproximadas, salvo que su cuerpo Parasolid se reconstruya como un sólido cerrado y válido con unidades verificadas; entonces da propiedades exactas y un STEP exacto.

Obtienes un STEP exacto cuando el cuerpo Parasolid de la pieza se reconstruye como un sólido cerrado y válido, comprobado con la visualización guardada cuando existe; si no, la exportación es un STEP de malla creado con los triángulos de visualización.

Abrir la herramienta.

Revisar el SLDPRT original

Espera el procesamiento y la geometría, gira la pieza y abre propiedades. Comprueba identidad, cuerpos, advertencias y una longitud confirmada. Un SLDPRT no sustituye al paquete SLDASM.

FTC11 mostró 63 × 63 × 2.98455 mm y aproximadamente 5019.7854 mm³. Un solo ejemplo correcto no valida todos los archivos de esa versión. Los decimales no certifican precisión de fabricación.

Ver no equivale a editar

No se recuperan bocetos, ecuaciones ni lógica de configuraciones. Ante fallos, pregunta la versión o pide STEP desde SolidWorks. Para convertir inicia sesión y revisa luego unidades, cuerpos y zonas críticas de la descarga real. La masa también requiere densidad confirmada.

Verificación y límites

Los archivos se procesan en el servidor. Puedes ver sin cuenta; inicia sesión para convertir. La compatibilidad depende de versión y geometría. Las piezas ausentes limitan los resultados a lo cargado. El volumen fiable exige geometría cerrada válida y la masa una densidad confirmada. La inspección no certifica fabricación ni reconstruye el historial nativo.

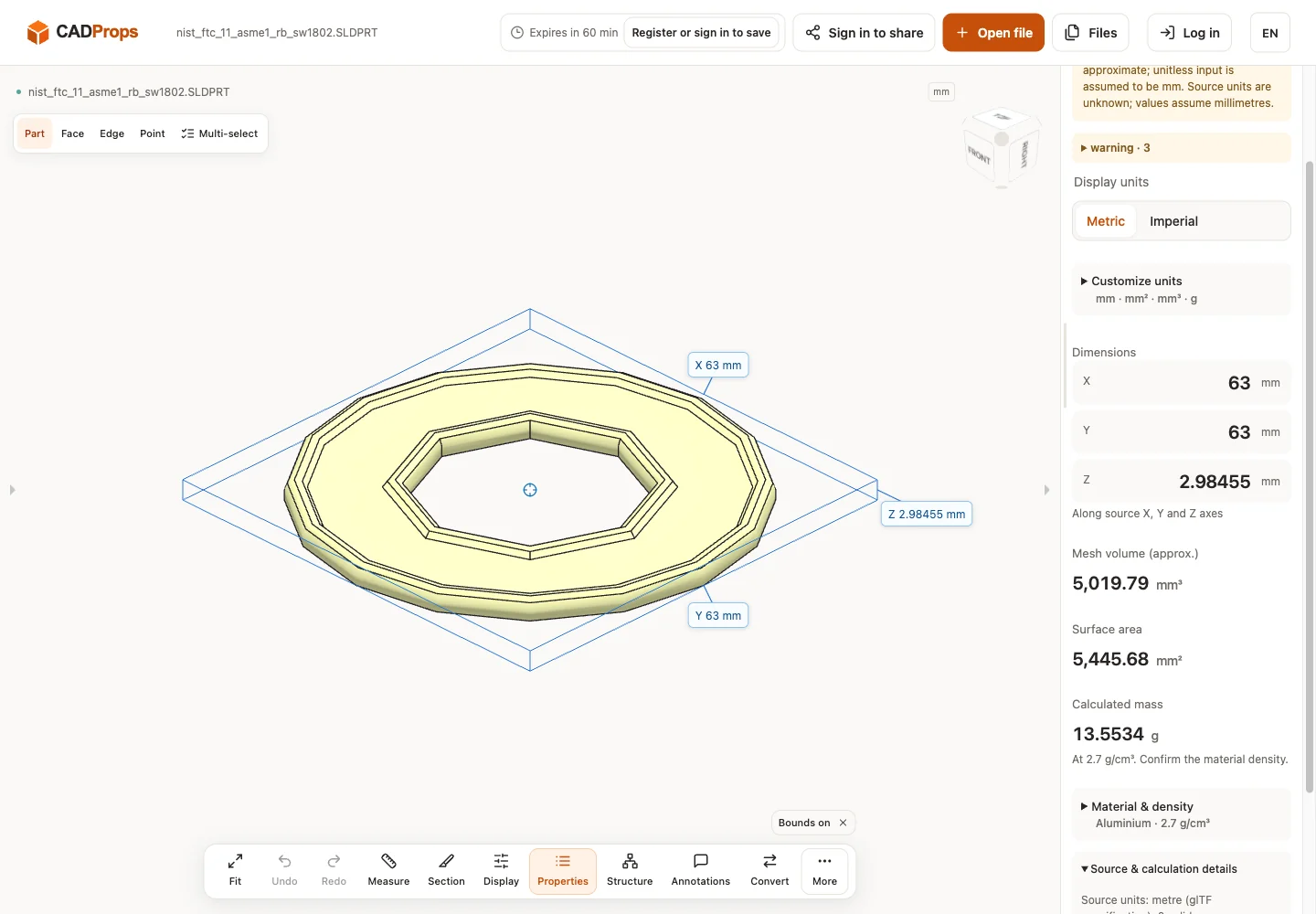

Comprobación de un archivo público

Reproducción: descarga el original de la fuente, ábrelo en el visor correspondiente y revisa propiedades y avisos tras ver el modelo. La imagen muestra la interfaz inglesa real del 2026-10-01 en www.cadprops.com.

Fuente del modelo público · SolidWorks MBD 2018 · nist_ftc_11_asme1_rb_sw1802.SLDPRT

X / Y / Z observados (mm) Volumen observado (mm³)
63 × 63 × 2.98455 5019.7854

El resultado es una vista triangulada convertida. Dimensiones, área y volumen de malla disponible son aproximados; contrasta la unidad con una longitud física conocida. Este resultado no admite medidas B-Rep de arista/diámetro ni Solid Differences. Un archivo probado no garantiza todas las versiones o geometrías.

CSV · JSON

Comprobación de un archivo público: SolidWorks MBD 2018
NIST permite el uso sin restricciones y solicita atribución. Modelo: NIST. Esta comprobación independiente no implica una recomendación de NIST.

SHA-256: 07f8b1f55d6adba7c76901bc1655f2d04e14509ffc2d82426c3ce28af67f7db5
