Comparar revisiones CAD: coordenadas y diferencias sólidas

Compara versiones A/B fijas con las mismas unidades y coordenadas originales.

Abrir archivo CAD

En esta página
Comparar revisiones CAD: coordenadas y diferencias sólidas

Compara versiones A/B fijas con las mismas unidades y coordenadas originales. No hay alineación automática. Las vistas paralela, superpuesta y alternada son ayudas visuales. Solid Differences admite pares STEP compatibles con sólidos cerrados válidos, hasta 100 por archivo. Solo A es rojo, solo B azul y común gris. Cada entrada se fusiona y el solapamiento se cuenta una vez. La tolerancia booleana no es tolerancia de fabricación.

Abrir la herramienta.

Preparar entradas comparables

Fija A/B y confirma unidades, alcance y coordenadas originales. Usa vistas paralelas, superposición o alternancia según la zona. CADProps no alinea automáticamente; una pieza idéntica desplazada puede producir grandes diferencias.

Solid Differences exige STEP compatibles y sólidos cerrados válidos, hasta 100 por archivo. Fusiona cada entrada y cuenta solapamientos una vez, a diferencia de una suma ordinaria de instancias.

Interpretar colores y errores

Rojo es solo A, azul solo B y gris común; el color no aprueba el cambio. Un fallo booleano no es diferencia cero. Igual volumen común no valida todas las interfaces. Guarda revisiones, observaciones y tolerancia booleana; esta no es la tolerancia del plano.

Verificación y límites

Los archivos se procesan en el servidor. Puedes ver sin cuenta; inicia sesión para convertir. La compatibilidad depende de versión y geometría. Las piezas ausentes limitan los resultados a lo cargado. El volumen fiable exige geometría cerrada válida y la masa una densidad confirmada. La inspección no certifica fabricación ni reconstruye el historial nativo.

Reproducir el resultado observado

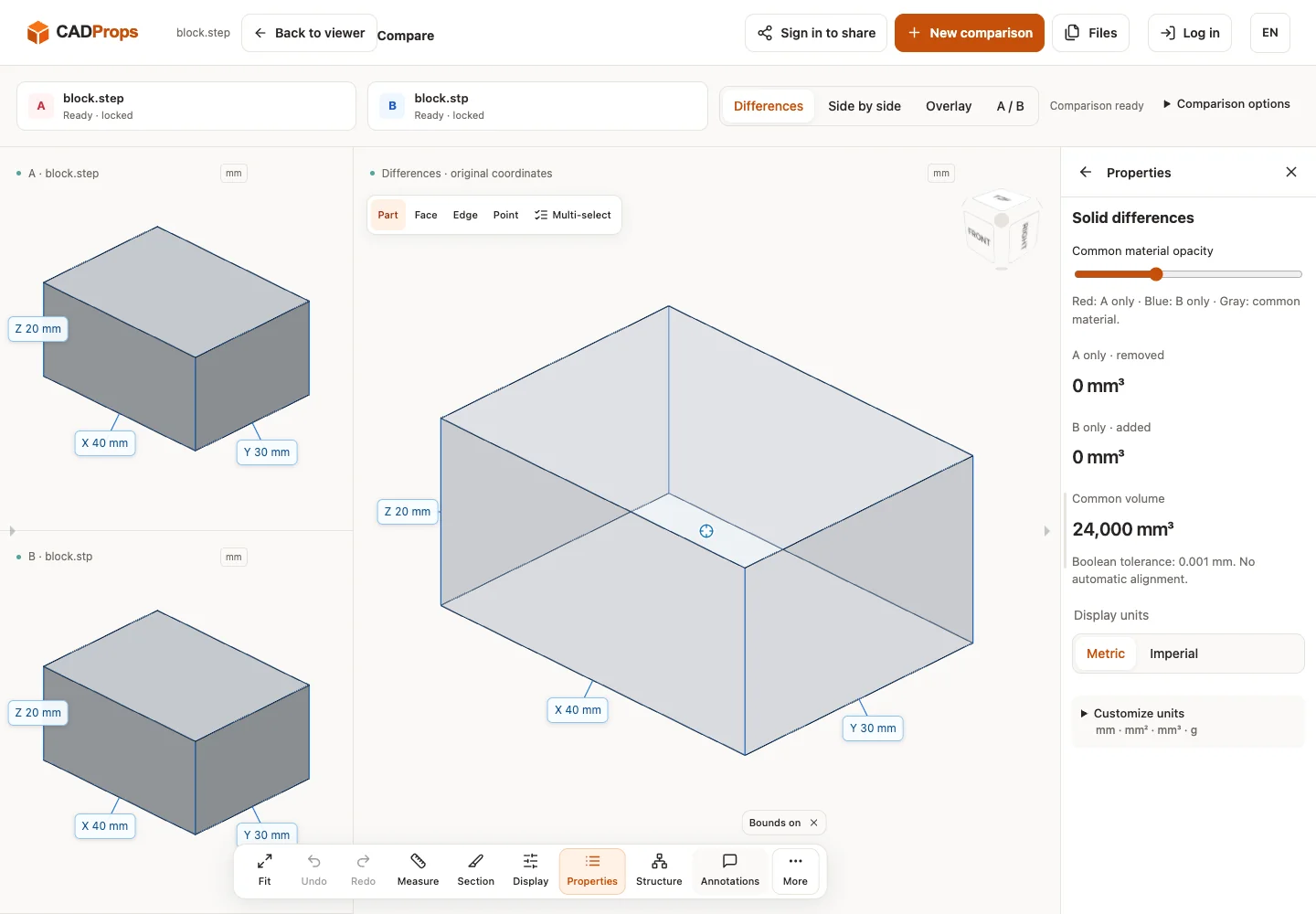

Abrimos block.step y una copia block.stp idéntica en bytes en el mismo espacio local: ambos 40 × 30 × 20 mm. La comparación sólida con tolerancia booleana 0.001 mm y coordenadas originales dio solo A 0 mm³, solo B 0 mm³ y común 24000 mm³. El checksum igual acredita los bytes idénticos, no la igualdad de otros STEP.

Elige dos archivos en la herramienta, espera ambos resultados y revisa Differences y Properties. Lado a lado, Overlay y A/B son modos visuales independientes. La tolerancia es un ajuste booleano, no una aprobación de fabricación.

Muestra original · block.stp · Registro de verificación

Reproducir el resultado observado
Interfaz inglesa local real, 2026-10-01; geometría creada por CADProps.
