IPT enthält ein Inventor-Bauteil. Die speichernde Inventor-Version notieren; neuere oder nicht unterstützte Versionen können trotz intakter Datei scheitern. Umbenennen hilft nicht. Einen eigenständigen STEP-Export aus dem Ursprungssystem anfordern. IAM benötigt seine referenzierten Teile im ZIP.
Vorgehen
Die Originaldatei im passenden Werkzeug öffnen. Auf die Modellansicht warten und in Properties Einheiten, Komponenten und Warnungen prüfen. Eine bekannte Abmessung vergleichen, nur benötigte lokale Messungen durchführen und Original, Umfang und Methode dokumentieren.
Prüfung und Grenzen
Dateien werden auf dem Server verarbeitet. Anzeigen ist ohne Konto möglich; zur Konvertierung anmelden. Unterstützung hängt von Speicher-Version und Geometrie ab. Fehlende Komponenten begrenzen Ergebnisse auf geladene Teile. Verlässliches Volumen erfordert gültige geschlossene Geometrie, Masse eine bestätigte Dichte. Die Prüfung zertifiziert weder Fertigungsfreigabe noch rekonstruierte native Historie.
Messung einer öffentlichen Datei

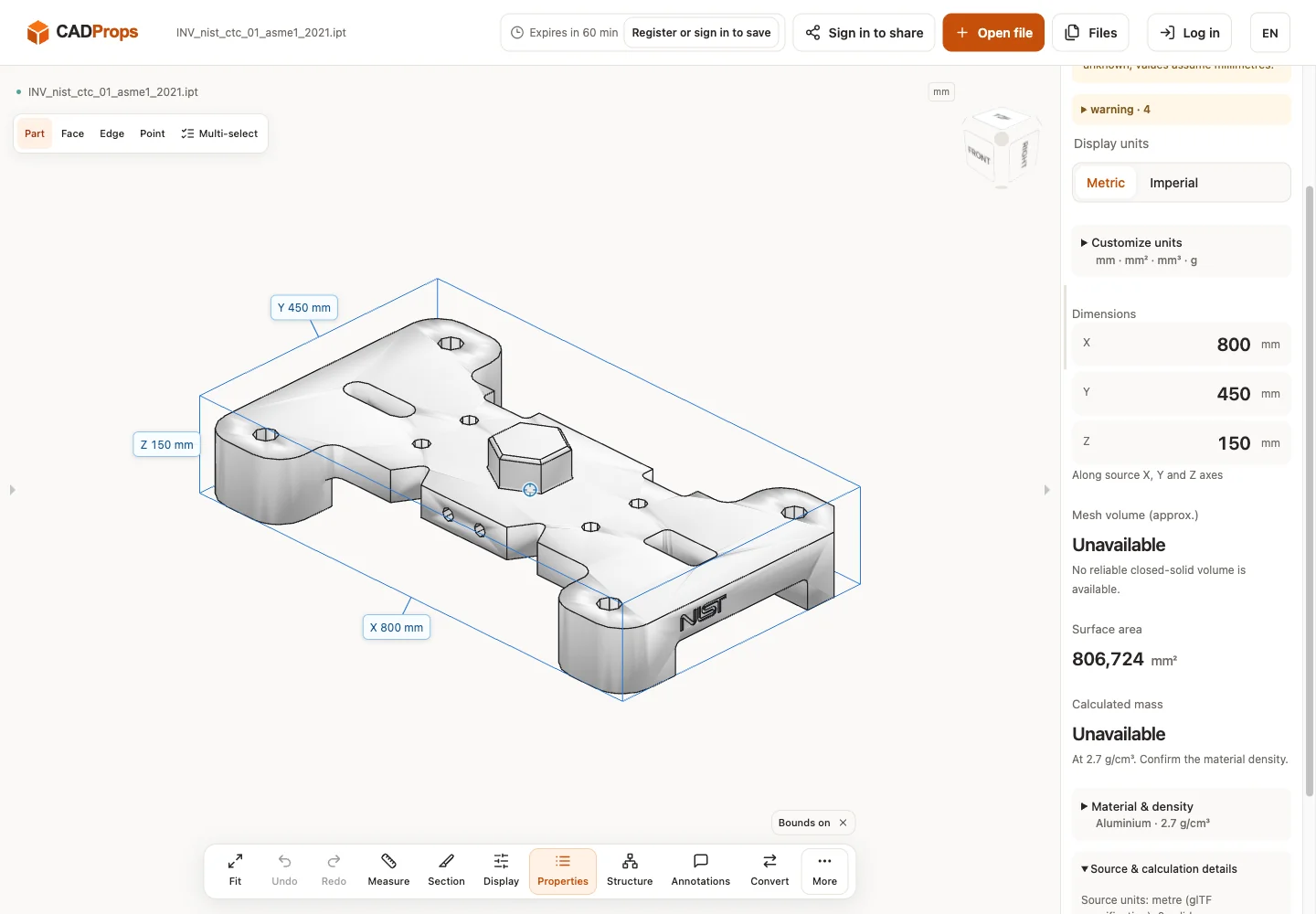

Reproduktion: Originalmodell an der Quelle herunterladen, im passenden Viewer öffnen und nach der Darstellung Eigenschaften und Warnungen prüfen. Das Bild zeigt die echte englische Oberfläche am 2026-10-01 auf www.cadprops.com.
Öffentliche Modellquelle · Inventor 2021 · INV_nist_ctc_01_asme1_2021.ipt
| Gemessenes X / Y / Z (mm) | Gemessenes Volumen (mm³) |
|---|---|
| 800 × 450 × 150 | Nicht verfügbar |
Das Ergebnis ist eine konvertierte Dreiecksvorschau. Abmessungen, Fläche und verfügbares Netzvolumen sind Näherungen; die Einheit muss anhand einer bekannten realen Länge geprüft werden. B-Rep-Kanten-/Durchmessermessung und Solid Differences sind für dieses Ergebnis nicht verfügbar. Eine geprüfte Datei belegt keine universelle Versions- oder Geometriekompatibilität.
SHA-256: c3716769b86d5fb7db9b65fa4c785c0f98db92258af0a801d544ab7d83251ec3
