STEPとSTPの拡張子：同じ交換形式

STEPとSTPは同じ交換形式の拡張子です。公開block.stepのバイト同一コピーをblock.stpとして開けば、期待寸法はどちらも40×30×20 mmです。STLやIPTの名前をSTEPに変えても変換されません。ピッカーや対応プロトコルを確認してください。

対応ツールを開く.

操作手順

元のファイルを対応ツールで開きます。キャンバスが表示されるまで待ち、Propertiesで単位、部品範囲、警告を確認します。既知の寸法一つを照合し、必要な局所測定だけを行います。元のデータを保持し、結果と範囲を一緒に記録します。

検証と限界

ファイルはサーバーで処理されます。閲覧はアカウントなしでも利用できます。変換の実行にはログインします。対応は保存バージョンと形状によります。不足部品がある結果は読み込んだ範囲だけです。閉じた有効な形状でなければ信頼できる体積は得られず、質量には確認した密度が必要です。形状確認は製造合格や元の特徴履歴の復元を保証しません。

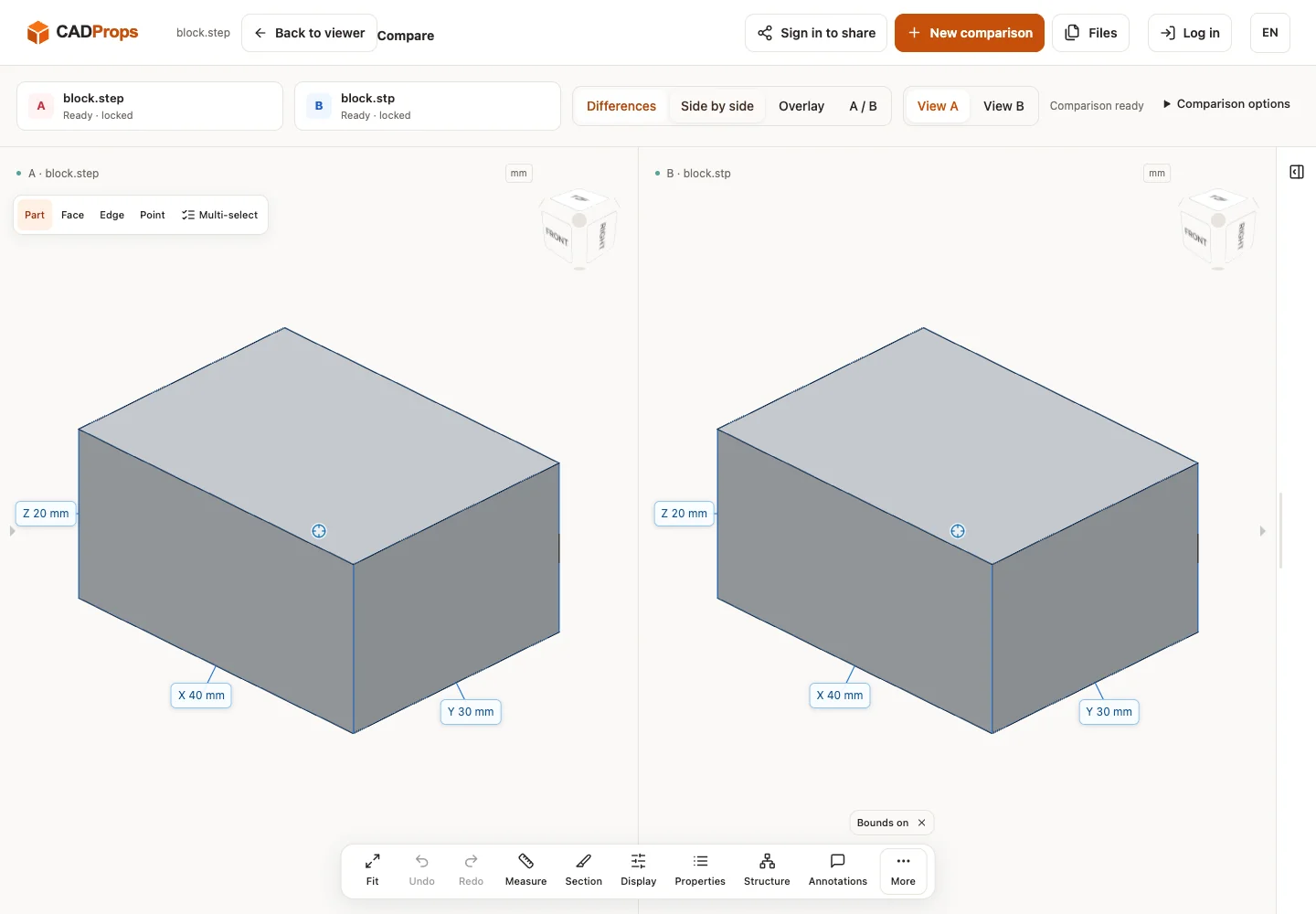

実測結果の再現

block.stepとバイトが同じblock.stpを同じローカル作業領域で開き、両方とも40 × 30 × 20 mmでした。元座標で0.001 mmのブール許容値を使い、Aのみ0 mm³、Bのみ0 mm³、共通24000 mm³でした。同じチェックサムは入力バイトの一致を示すだけで、別のSTEPファイルの同一性を保証しません。

元サンプル · block.stp · 検証記録
