CATPart는 부품, CATProduct는 어셈블리입니다. CATProduct는 저장된 썸네일만 표시되므로 어셈블리는 CATIA에서 STEP으로 내보내 달라고 요청하세요. 검증된 CATIA V5 경로를 지원하지만 모든 릴리스, CATShape, CGR, V4 MODEL/SESSION을 보장하지 않습니다. 기하 읽기 검증 실패는 거부됩니다.
.CATPart 파일을 CADProps에 업로드하면 CATIA 없이 브라우저에서 열립니다. 파트는 B-Rep이 완전히 재구성되어 저장된 표시와 일치하지 않는 한 CATIA가 저장한 표시용 형상을 근사 물성과 함께 보여 주고, 일치하면 정확한 물성과 정확한 STEP을 제공합니다. CATProduct는 저장된 썸네일만 표시됩니다.
부품과 어셈블리를 따로 준비하기
CATPart는 원본을 업로드합니다. CATProduct는 저장된 썸네일만 표시됩니다. 어셈블리 STEP을 요청하거나 CATPart를 하나씩 업로드하세요. 부품 한 개의 성공 화면으로 전체 어셈블리를 검증할 수 없습니다.
범위, 경고, 알려진 길이를 확인합니다. V5-6R2019 파일은 800 × 450 × 150 mm와 근사 메시 체적 14579938 mm³를 보였습니다. 모든 버전이나 의미론적 PMI 보존을 보장하지 않습니다.
누락 참조와 읽을 수 없는 참조 구분하기
같은 리비전의 정확한 종속 파일을 요청합니다. 파일이 있어도 읽지 못하면 저장 버전과 표현을 확인합니다. 같은 이름의 다른 부품으로 대체해 경고를 없애지 마세요. CATIA의 완전한 STEP 출력도 부품과 위치를 다시 확인해야 하며 네이티브 이력은 복원되지 않습니다.
검증과 한계
파일은 서버에서 처리합니다. 보기는 계정 없이 가능하며 변환 실행에는 로그인합니다. 지원 여부는 저장 버전과 기하에 달려 있습니다. 부품이 빠지면 결과는 읽힌 범위만 설명합니다. 신뢰할 부피에는 유효한 닫힌 형상이, 질량에는 확인한 밀도가 필요합니다. 기하 검사는 제조 승인이나 원래 피처 이력 복원을 보장하지 않습니다.
공개 파일 실측

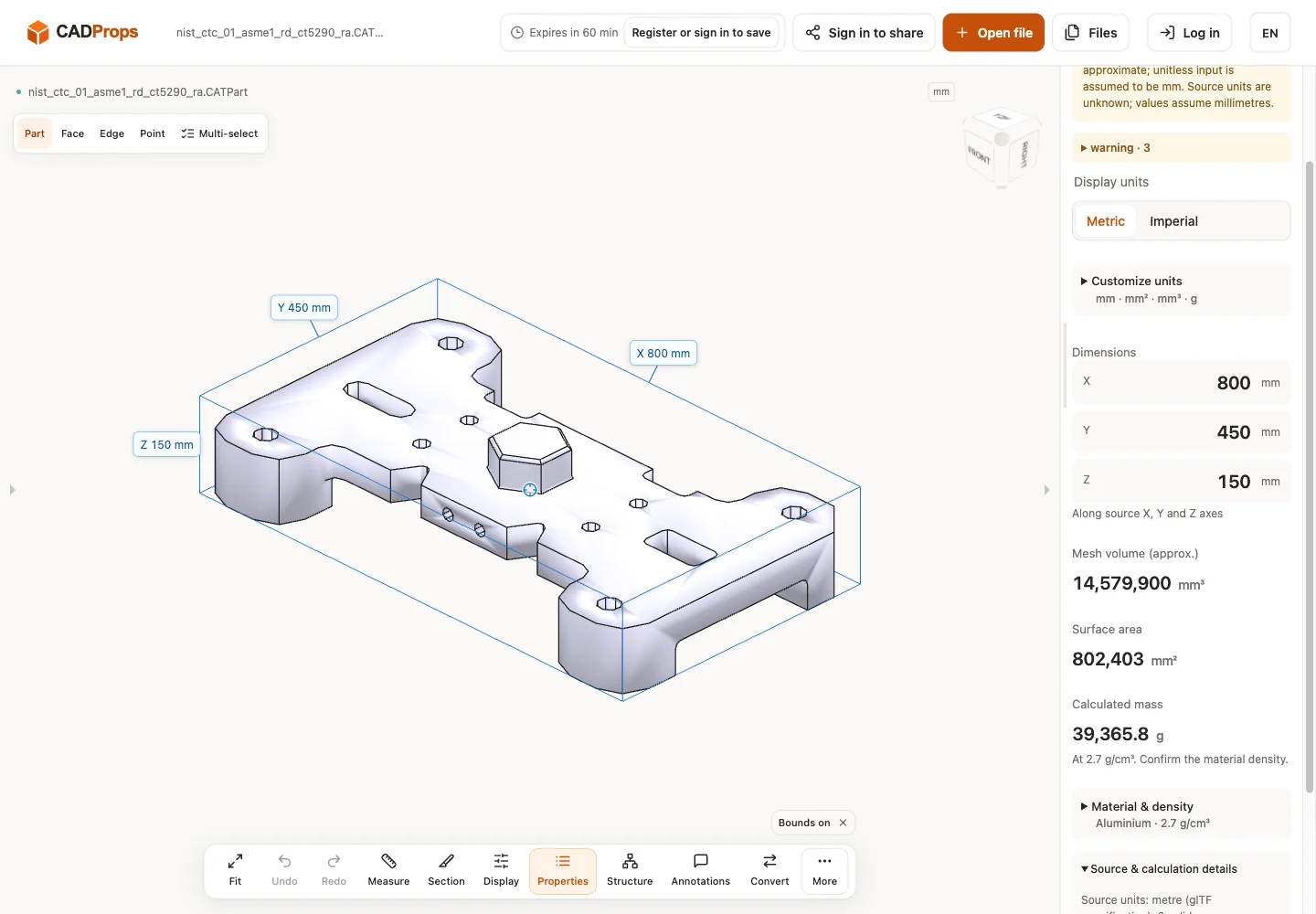

재현: 출처에서 원본을 내려받고 해당 뷰어로 열어 화면이 나타난 후 속성과 경고를 확인합니다. 이미지는 2026-10-01 www.cadprops.com의 실제 영어 화면입니다.
공개 모델 출처 · CATIA V5-6R2019 · nist_ctc_01_asme1_rd_ct5290_ra.CATPart
| 실측 X / Y / Z (mm) | 실측 체적 (mm³) |
|---|---|
| 800 × 450 × 150 | 14579938 |
결과는 변환된 삼각형 미리보기입니다. 치수, 면적, 계산 가능한 메시 체적은 근사값이며 단위를 알려진 실제 길이와 대조해야 합니다. 이 결과에는 B-Rep 모서리·직경 측정과 Solid Differences가 제공되지 않습니다. 한 파일의 검증은 모든 저장 버전과 형상을 보장하지 않습니다.

SHA-256: 3f19cc5350b8ca45ade6035d16ab4e1362243ac7e614a1dd9d658efd85a19e00
해당 도구 열기 · 정확도 · 개인정보 · 전체 가이드
XML 삼각형 또는 CATIA V5 바이너리(UVR) .3DRep 메시가 있는 3DXML은 영문 3DXML 뷰어에서 패키지 내부 제품 참조와 배치된 메시로 열 수 있습니다. 단위는 미검증 상태에서 밀리미터를 가정합니다. 그 밖의 바이너리 표현, 텍스처, 정확한 B-Rep은 지원하지 않습니다. 메시 내보내기는 정확한 CATIA-to-STEP 변환이 아닙니다.
