Siemens NX 없이 PRT 열기

PRT의 원본이 Siemens NX/UG NX인지 Creo인지 보낸 사람에게 확인하세요.

CAD 파일 열기

이 페이지의 내용
Siemens NX 없이 PRT 열기

PRT의 원본이 Siemens NX/UG NX인지 Creo인지 보낸 사람에게 확인하세요. 확장자만으로 판단할 수 없습니다. 저장 릴리스를 기록하고 어셈블리 루트와 참조 PRT를 ZIP에 넣습니다. 범위, 단위와 경고를 확인한 뒤 STEP로 변환하세요.

파트는 PRT에 저장된 Parasolid 파티션이 저장된 표시와 일치하는 닫힌 유효한 솔리드로 재구성되면 정확한 STEP이 됩니다. 아직 이 조건을 충족하지 못하는 NX 파트도 많습니다. 그렇지 않으면 내보내기는 NX가 저장한 표시용 형상으로 만든 메시 STEP이며 NX의 정확한 면이 아닙니다. 받는 쪽 CAD나 CAM에 솔리드가 필요한데 결과가 메시라면 NX에서 STEP으로 내보내 달라고 요청하세요.

해당 도구 열기.

PRT 생성 프로그램 확인하기

Siemens NX/UG NX인지 Creo인지 보낸 사람에게 확인하고 저장 버전과 범위를 기록합니다. 확장자만으로 판단할 수 없습니다. 어셈블리는 루트와 참조 파일을 상대 폴더가 있는 ZIP에 모읍니다.

NX 뷰어에서 형상, 경고, 알려진 길이를 확인합니다. NX 1980 FTC11은 63 × 63 × 2.97868 mm이고 체적은 사용 불가였습니다. 버전은 진단 정보이지 호환 보장이 아닙니다.

STEP를 별도로 다시 읽기

삼각형 미리보기는 정확한 B-Rep 보존을 증명하지 않습니다. 로그인하여 변환한 후 실제 다운로드를 수신 프로그램에서 열어 단위, 바디, 접합부를 확인합니다. 네이티브 읽기에 실패하면 NX에서 내보낸 STEP를 요청합니다. 원래 매개변수는 재구성되지 않습니다.

검증과 한계

파일은 서버에서 처리합니다. 보기는 계정 없이 가능하며 변환 실행에는 로그인합니다. 지원 여부는 저장 버전과 기하에 달려 있습니다. 부품이 빠지면 결과는 읽힌 범위만 설명합니다. 신뢰할 부피에는 유효한 닫힌 형상이, 질량에는 확인한 밀도가 필요합니다. 기하 검사는 제조 승인이나 원래 피처 이력 복원을 보장하지 않습니다.

공개 파일 실측

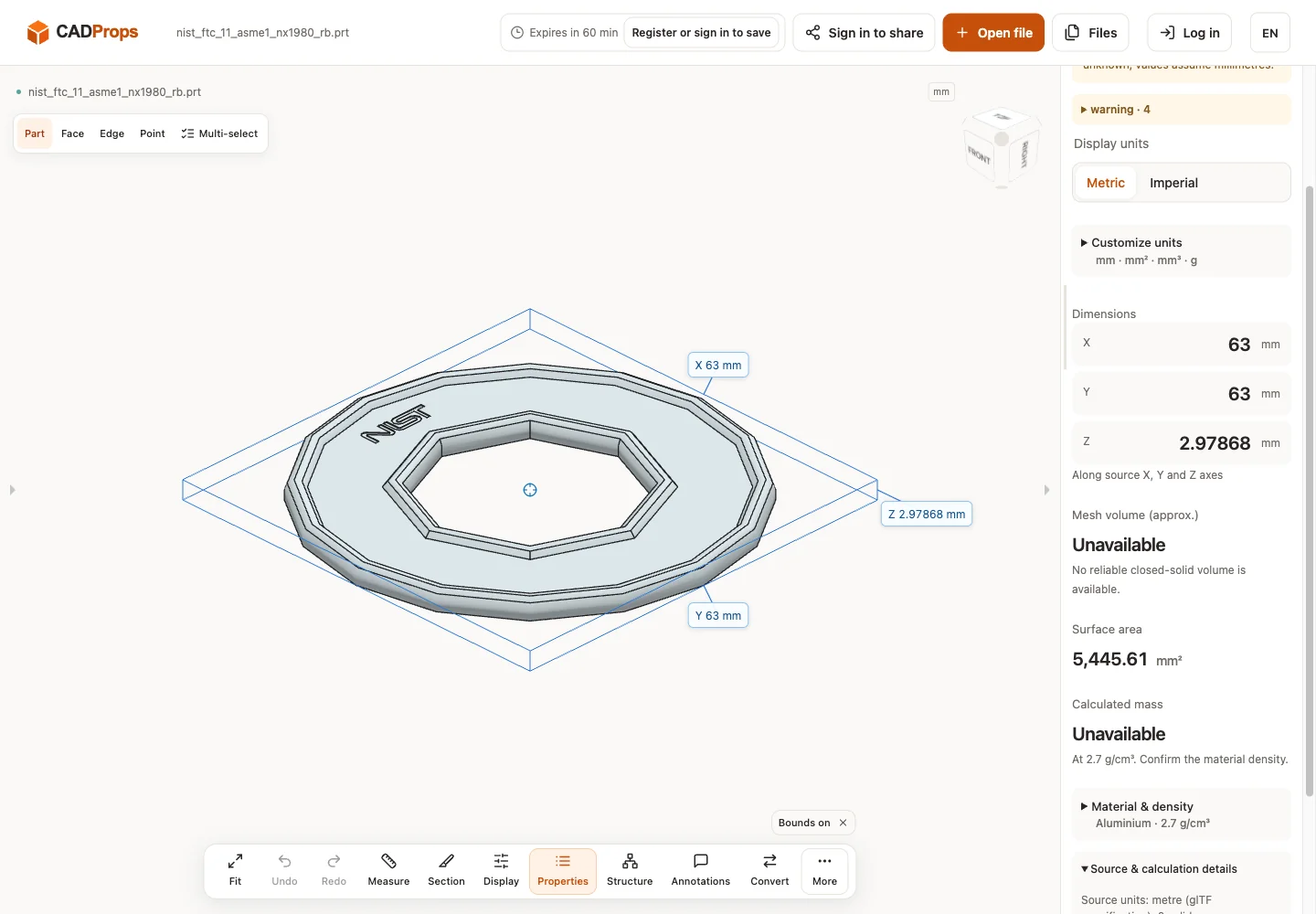

재현: 출처에서 원본을 내려받고 해당 뷰어로 열어 화면이 나타난 후 속성과 경고를 확인합니다. 이미지는 2026-10-01 www.cadprops.com의 실제 영어 화면입니다.

공개 모델 출처 · NX 1980 · nist_ftc_11_asme1_nx1980_rb.prt

실측 X / Y / Z (mm) 실측 체적 (mm³)
63 × 63 × 2.97868 사용 불가

결과는 변환된 삼각형 미리보기입니다. 치수, 면적, 계산 가능한 메시 체적은 근사값이며 단위를 알려진 실제 길이와 대조해야 합니다. 이 결과에는 B-Rep 모서리·직경 측정과 Solid Differences가 제공되지 않습니다. 한 파일의 검증은 모든 저장 버전과 형상을 보장하지 않습니다.

CSV · JSON

공개 파일 실측: NX 1980
NIST는 모델 사용을 제한하지 않으며 출처 표시를 요청합니다. 모델 출처: NIST. 독립 검증이며 NIST의 추천을 뜻하지 않습니다.

SHA-256: 9a7345416745ef4f355b1ddc75183ef75a9a0763c94b7b770173c60c99a8df1e
